Краны монтажные гусеничные (на гусеничном ходу).
Раздел краны гусеничные включает монтажные стреловые самоходные краны на гусеничном ходу ведущих Российских и мировых производителей - Liebherr, XCMG, Sany, Kobelco (Кобелко), Manitowoc, Zoomlion (Зумлион), Hitachi, Terex, Sumitomo, XCMG, ДЭК. Подъемные краны данного типа отличает наличие гусеничного хода, стрелы решетчатого типа с комплектом вставок, дополнительных навесных устройств для увеличения подстрелового пространства в виде легких гуськов (удлинителей) имеющих возможность регулировки угла наклона и башенно-стрелового оборудования.
Краны гусеничные подъемные применяются для монтажных работах на нулевых циклах строительства, монтажа технологического оборудования, включая уникальное, а гусеничный ход позволяет без проблем передвигаться по не подготовленной должным образом строительной площадке. Грузовысотные характеристики гусеничных кранов позволяют поднимать грузы массой более 1000 тонн на высоту около 300 метров.
На строительные объекты большие гусеничные краны доставляются в разобранном виде на полуприцепах тяжеловозах. Сборка производится на месте опытными механиками. После выполнения запланированных грузоподъемных операций их возвращают на базу.
Адресные карты и официальные сайты производителей размещены на вкладке "ЗАВОДЫ".
Гусеничные монтажные краны: характеристики кранов на гусеничном ходу
Гусеничные краны KOBELCO
Гусеничные краны Manitowoc
Китайские гусеничные краны Sany
Стреловые самоходные краны на гусеничном ходу Sennebogen
Китайские гусеничные краны XCMG
Китайские гусеничные краны Zoomlion
Гусеничные стреловые самоходные краны ДЭК
В каталоге размещены фото краны на гусеничном ходу в рабочем положении с основной решетчатой стрелой и с дополнительным навесным оборудованием.
|

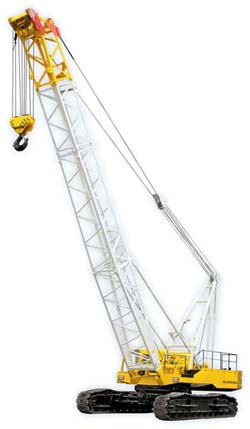

Фото ДЭК-364
Челябинский механический завод ОАО, Россия
|

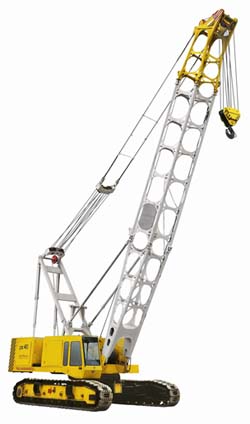

Фото ДЭК-401
Челябинский механический завод ОАО, Россия
|

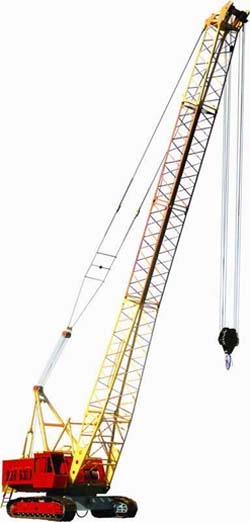

Фото ДЭК-631А
Челябинский механический завод ОАО, Россия
|
 |
 |
 |
|
Мах. грузоподъемность, т- 36
Мах. грузовой момент, тм- 144
Мах. высота подъема груза, м- 45,9
Масса, т- 35,2
|
Мах. грузоподъемность, т- 40
Мах. грузовой момент, тм- 182
Мах. высота подъема груза, м- 48,4
Масса, т- 55,2
|
Мах. грузоподъемность, т- 63
Мах. грузовой момент, тм- 312,3
Мах. высота подъема груза, м- 71,2
Масса, т- 83
|
Краны гусеничные (на гусеничном ходу) монтажные: технические характеристики, обзор марок, производители.
В таблице опубликованы краны гусеничные (на гусеничном ходу) монтажные самоходных стреловые, имеющие специальную гусеничную тележку для перемещения по строительной площадке, с указанием завода-производителя, основных грузовысотных и технических характеристик (грузоподъемность, грузовой момент, максимальная высота подъема, длина основной стрелы и с удлинителем или БСО, бренд и марка двигателя, масса).
Возможность сравнения кранов различных продуцентов позволяет быстро выбрать нужную модель монтажного гусеничного крана и приобрести его на сайте производителя.
|
Вид / Бренд/ Марка (модель)/
|
Грузоподъемность, т
|
Грузовой момент,
тм
|
Мах. высота подъема, м
|
Дополнительные технические / грузовысотные характеристики |
Монтажные краны стреловые на гусеничном ходу KOBELCO - технические характеристики.
Завод производитель : KOBELCO Construction Machinery Co. Ltd, Япония
|
|
Гусеничный самоходный стреловой кран
/ Kobelco (Кобелко) 7035
|
35
|
130
|
43
|
Длина основной стрелы, м-39,62.
Длина стрелы с фиксированным гуськом, м- 45,72
Двигатель/ мощность, кВт- Mitsubishi 6D15T (114).
Масса, т-36.
Противовес, т-10,9
|
|
Гусеничный самоходный стреловой кран
/ Kobelco (Кобелко) 7045
|
45
|
166
|
46
|
Длина основной стрелы, м-48,77.
Длина стрелы с фиксированным гуськом, м-39.62+15.24
Двигатель/ мощность, кВт- Mitsubishi 6D15T (114).
Масса, т-45.
Противовес, т-15,5
|
|
Гусеничный самоходный кран
/ Kobelco (Кобелко) 7055-3F
|
55
|
203
|
43
|
Длина основной стрелы, м-51,8.
Длина стрелы с маневровым гуськом, м- 42.4 + 29.0
Длина стрелы с фиксированным гуськом, м- 42.7 + 12.2, 39.6 + 18.3
Двигатель/ мощность, кВт- Hino J08E-TM (159).
Масса, т-56,7.
Противовес, т-15,2
|
|
Гусеничный самоходный кран
/ Kobelco (Кобелко) 7070
|
70
|
280
|
70
|
Длина основной стрелы, м-9,1 - 54,9.
Длина стрелы с маневровым гуськом, м- 42.7+30.5
Длина стрелы с фиксированным гуськом, м- 45.7 + 12.2, или 42.7 + 18.3
Двигатель/ мощность, кВт- Mitsubishi 6D16-TLE2A (147).
Масса, т-75,6
|
|
Гусеничный самоходный кран
/ Kobelco (Кобелко) 7090-1F
|
90
|
390
|
79
|
Длина основной стрелы, м-62,6.
Длина стрелы с маневровым гуськом, м- 44.3 + 37.1
Длина стрелы с фиксированным гуськом, м- 53.4 + 21.3
Двигатель/ мощность, кВт- Hino P11C-UN (247).
Масса, т-91.
Противовес, т-32,8
|
|
Гусеничный самоходный стреловой кран
/ Kobelco (Кобелко) 7120-1F
|
120
|
600
|
93
|
Длина основной стрелы, м-15,2 - 61.
Длина стрелы с маневровым гуськом, м- 51.7+ 44.2
Длина стрелы с фиксированным гуськом, м- 61.0 + 30.5
Двигатель/ мощность, кВт- Hino P11C-UN (247).
Масса, т-120.
Противовес, т-52,3
|
|
Гусеничный монтажный кран
/ Kobelco (Кобелко) 7250-2F
|
250
|
1150
|
112
|
Длина основной стрелы, м-15,2 - 76,2.
Длина стрелы с маневровым гуськом, м- 64+51.8
Длина стрелы с фиксированным гуськом, м- 61.0 + 30.5
Двигатель/ мощность, кВт- Hino P11C-UN (247).
Масса, т-211.
Противовес, т-97
|
|
Гусеничный монтажный кран
/ Kobelco (Кобелко) 7300
|
300
|
1500
|
117
|
Длина основной стрелы, м-42.
Длина стрелы с маневровым гуськом, м- 60.0 + 60.0
Двигатель/ мощность, кВт- Mitsubishi 8DC9-TE1 (254).
Масса, т-284.
Противовес, т-118
|
|
Гусеничный монтажный кран
/ Kobelco (Кобелко) 7650
|
650
|
2900
|
145
|
Длина основной стрелы, м-60 / 102.
Длина стрелы с маневровым гуськом, м- 78.0 + 72.0
Длина стрелы с фиксированным гуськом, м- 78.0 + 72.0
Двигатель/ мощность, кВт-Cummins KTA-19-C600 (441).
Масса, т-510.
Противовес, т-224
Стреловое оборудование - удлинитель
|
|
Гусеничный самоходный кран
/ Kobelco (Кобелко) 7800
|
750
|
4200
|
155
|
Длина основной стрелы, м-42,67, (115,8), (121,9)
Длина стрелы с фиксированным гуськом, м- 85.34 + 73.15
Двигатель/ мощность, кВт-Cummins KTA-19-C600 (441).
Масса, т-598.
Противовес, т-205
|
|
Гусеничный самоходный кран
/ Kobelco (Кобелко) BM800HD
|
80
|
300
|
50
|
Длина основной стрелы, м-12,2 - 54,9.
Скорость передвижения, км/ч-1,9/ 1,2
Двигатель/ мощность, кВт- Mitsubishi 6D24-TLE2A (235).
Масса, т-75
|
|
Гусеничный самоходный кран
/ Kobelco (Кобелко) BM900HD
|
90
|
390
|
55
|
Длина основной стрелы, м-13,8 - 62,6.
Противовес, т-32,8
Двигатель/ мощность, кВт- Hino P11C-UN (247).
Масса, т-92
|
|
Гусеничный самоходный стреловой кран
/ Kobelco (Кобелко) BM1000HD
|
100
|
380
|
55
|
Длина основной стрелы, м-13,8 - 62,6.
Противовес, т-37,8 + 6,8 + 3,2
Двигатель/ мощность, кВт- Hino P11C-UN (247).
Масса, т-107,4.
|
|
Гусеничный самоходный кран
/ Kobelco (Кобелко) CKE600
|
60
|
180
|
55
|
Длина основной стрелы, м- 51,8.
Скорость передвижения, км/ч- 2,4/ 1,5
Длина стрелы с фиксированным гуськом, м- 39.6 + 18.3, 42.7 + 12.2
Двигатель/ мощность, кВт- Hino J08E-TM (159).
Масса, т-56,7.
Противовес, т-15,2
|
|
Гусеничный самоходный кран
/ Kobelco (Кобелко) CKE700
|
70
|
210
|
60
|
Длина основной стрелы, м- 54,9.
Скорость передвижения, км/ч- 1,9/ 1,2
Длина стрелы с фиксированным гуськом, м- 42.7 + 18.3, 45.7 + 12.2
Двигатель/ мощность, кВт- Mitsubishi 6D16-TLU2K (159).
Масса, т-67.
Противовес, т-25,7
|
|
Гусеничный самоходный стреловой кран
/ Kobelco (Кобелко) CKE800
|
80
|
240
|
61
|
Длина основной стрелы, м- 54,9.
Скорость передвижения, км/ч- 1,9/ 1,2
Длина стрелы с фиксированным гуськом, м- 42.7 + 18.3, 45.7 + 12.2
Двигатель/ мощность, кВт- Mitsubishi 6D16-TLU2K (159).
Масса, т-74.
Противовес, т-32,4
|
|
Гусеничный самоходный кран
/ Kobelco (Кобелко) CKE900
|
90
|
270
|
76
|
Длина основной стрелы, м- 61.
Скорость передвижения, км/ч- 1,9/ 1,2
Длина стрелы с фиксированным гуськом, м- 51.8 + 18.3
Двигатель/ мощность, кВт- Mitsubishi 6D16-TLU2K (235).
Масса, т-82.
Противовес, т-36,1
|
|
Гусеничный самоходный стреловой кран
/ Kobelco (Кобелко) CKE1350
|
135
|
607
|
90
|
Длина основной стрелы, м-15,2-76,2.
Длина стрелы с фиксированным гуськом, м-61+30
Длина стрелы с маневровым гуськом, м- 44.8 + 53.3, 47.9 + 32.0
Двигатель/ мощность, кВт-Mitsubishi 6D24-TLU2H (247).
Масса, т-136.
Противовес, т-63
Оборудование - удлинитель
|
|
Гусеничный самоходный кран
/ Kobelco (Кобелко) CKE1800
|
180
|
675
|
140
|
Длина основной стрелы, м- 85,3.
Длина стрелы с маневровым гуськом, м- 54.9 + 51.8
Длина стрелы с фиксированным гуськом, м- 73.2 + 30.5
Двигатель/ мощность, кВт-Mitsubishi 6D24-TLU2H (247).
Масса, т-164.
Противовес, т-80
|
|
Гусеничный монтажный кран
/ Kobelco (Кобелко) CKE2500
|
250
|
1150
|
115
|
Длина основной стрелы, м- 91,4.
Длина стрелы с маневровым гуськом, м- 61.0 + 61.0
Длина стрелы с фиксированным гуськом, м- 76.2 + 30.5
Двигатель/ мощность, кВт- Hino P11C-UN (247).
Масса, т-213.
Противовес, т-114
|
|
Гусеничный монтажный кран
/ Kobelco (Кобелко) SL13000
|
800
|
11000
|
155
|
Длина основной стрелы, м- 115,8.
Длина стрелы с маневровым гуськом, м- 85.3 + 79.3
Двигатель/ мощность, кВт- Cummins KTA-19-C600 (441).
Масса, т-1260
|
|
Гусеничный монтажный кран
/ Kobelco (Кобелко) SL6000
|
550
|
3000
|
152
|
Длина основной стрелы, м- 90 - 126.
Длина стрелы с маневровым гуськом, м- 84 + 84
Двигатель/ мощность, кВт- Hino E13C-UV (320).
Масса, т-424
|
Подъемные краны стреловые на гусеничном ходу Manitowoc -технические характеристики.
Производитель: Manitowoc Company, США
|
|
Самоходный кран
/ Manitowoc 8500
|
80
|
н/д
|
132
|
Длина основной стрелы, м-61
Фиксированный/ маневровый гусек на основной стреле, м-73/ нет
|
|
Стреловой / Manitowoc 10000Е
|
91
|
н/д
|
133
|
Длина основной стрелы, м-61
Фиксированный/ маневровый гусек на основной стреле, м-76/ 51,8
|
|
Стреловой / Manitowoc 12000Е
|
110
|
н/д
|
160
|
Длина основной стрелы, м-70
Фиксированный/ маневровый гусек на основной стреле, м-82/ 94,5
|
|
Стреловой
/ Manitowoc 555
|
135
|
н/д
|
170
|
Длина основной стрелы, м-76,2
Фиксированный/ маневровый гусек на основной стреле, м-85,2/ 100,6
|
|
Гусеничный / Manitowoc 777
|
160
|
н/д
|
175
|
Длина основной стрелы, м-82,3
Фиксированный/ маневровый гусек на основной стреле, м-91,4/ 106,7
|
|
Самоходный кран
/ Manitowoc 999
|
250
|
н/д
|
197
|
Длина основной стрелы, м-88,4
Фиксированный/ маневровый гусек на основной стреле, м-115,8/ 128
|
|
Стреловой / Manitowoc 15000
|
250
|
н/д
|
156
|
Длина основной стрелы, м-87,5
Фиксированный/ маневровый гусек на основной стреле, м-24,4/ 73,2
|
|
Самоходный кран
/ Manitowoc 2250
|
272
|
н/д
|
203
|
Длина основной стрелы, м-91,4
Фиксированный/ маневровый гусек на основной стреле, м-118,9/ 121,9
|
|
Гусеничный монтажный / Manitowoc 16000
|
400
|
н/д
|
210
|
Длина основной стрелы, м-90
Фиксированный/ маневровый гусек на основной стреле, м- нет/ 132
|
|
Гусеничный монтажный / Manitowoc 18000
|
750
|
н/д
|
190
|
Длина основной стрелы, м-97,5
Фиксированный/ маневровый гусек на основной стреле, м-88,4/ 158,6
|
|
Гусеничный кран
/ Manitowoc 21000
|
906
|
н/д
|
230
|
Длина основной стрелы, м-109,7
Фиксированный/ маневровый гусек на основной стреле, м- нет/ 195,1
|
Китайские гусеничные краны Sany - технические характеристики
Производитель: Sany Heavy Industry CO. Ltd, Китай
|
|
Гусеничный кран / Sany SCC 500 D
|
50
|
200
|
55
|
Габариты транспортные, м- 8745/ 3400/ 3260.
Длина гуська, м-15
Масса, т-48.
Преодолеваемый подъем, %-40
Скорость самоходом, км/ч-1,39
|
Подъемные стреловые самоходные краны на гусеничном ходу Sennebogen - технические характеристики.
Производитель: Sennebogen Maschinenfabrik GmbH, Германия
|
|
Самоходный кран / Sennebogen 2200
|
80
|
240
|
65
|
Мощность двигателя, кВт-195.
Усилие лебедок, кН-85
Длина стрелы, м-67,2
Тип хода: гусеничный
|
|
Монтажный кран
/ Sennebogen 3300 SL
|
110
|
330
|
89
|
Мощность двигателя, кВт-195.
Усилие лебедок, кН-120
Длина стрелы, м-93,4
Тип хода: гусеничный
|
|
Монтажный кран самоходный
/ Sennebogen 4400 SL
|
140
|
420
|
95
|
Мощность двигателя, кВт-195.
Усилие лебедок, кН-120
Длина стрелы, м-99
Тип хода: гусеничный
|
|
Монтажный кран самоходный
/ Sennebogen 5500 SL
|
180
|
540
|
100
|
Мощность двигателя, кВт-260.
Усилие лебедок, кН-120
Длина стрелы, м-105
Тип хода: гусеничный
|
Китайские монтажные самоходные гусеничные краны XCMG - технические характеристики.
Производитель: Xuzhou Construction Machinery Group Inc (XCMG), Китай
|
|
XCMG QUY55
|
55
|
203,5
|
62
|
Масса крана/отдельной транспортной единицы при перевозке, т-51/31.
Длина стрелы/гуська, м-13-52 / 9,15-15,25
Угол наклона гуська, град-10; 30
Скорость гусеничного хода, км/час-1,3
Мощность двигателя, кВт-115
Габариты макс. транспортной единицы для монтажа,м - 11,5/3,45/3,4
|
XCMG QUY80
|
80
|
344
|
76
|
Масса крана, т-78
Длина стрелы/жесткого гуська, м-13-58 / 9,0
Длина вставок стрелы, м - 3/6/9
Длина маневрового гуська, м-18
Длина вставок маневрового гуська, м-1,0; 4,5
Угол наклона гуська, град-10; 30
Скорость гусеничного хода, км/час-1,2
|
XCMG QUY100
|
100
|
550
|
96
|
Масса крана, т-114
Длина стрелы/жесткого гуська, м-18-72 / 12-28
Угол наклона гуська, град-10; 30
Скорость гусеничного хода, км/час-1,1
Мощность двигателя, кВт-200
|
|
XCMG QUY150
|
150
|
840
|
105
|
Масса крана/отдельной транспортной единицы при перевозке, т-150/53
Длина стрелы/гуська, м-18-48/ 12-30
Угол наклона гуська, град-10; 30
Скорость гусеничного хода, км/час-1,1
Габариты макс. транспортной единицы для монтажа,м - 11,5/3,3/3,3
Мощность двигателя, кВт-220
|
XCMG QUY250
|
250
|
1330
|
140
|
Масса крана/отдельной транспортной единицы при перевозке, т-230/55
Длина стрелы,м 18-87
Длина башенно-стрелового оборудования, м-27-57
Длина жесткого гуська, м- 12-36
Скорость гусеничного хода, км/час-1,0
Габариты макс. транспортной единицы для монтажа,м - 12,02/3,4/3,4
Мощность двигателя, кВт-242
|
|
XCMG QUY 300
|
300
|
1633
|
150
|
Масса крана/отдельной транспортной единицы при перевозке, т-285/37
Длина стрелы,м 18-48/ 24-72/ 30-96
Длина башенно-стрелового оборудования, м-24-60
Длина жесткого гуська, м- 7
Скорость гусеничного хода, км/час-1,0
Габариты макс. транспортной единицы для монтажа,м - 11,2/3,35/3,4
Мощность двигателя, кВт-310
|
|
XCMG QUY350
|
350
|
2370 (4900)
|
160
|
Масса крана/отдельной транспортной единицы при перевозке, т-325/55
Длина стрелы,м 24-84/ 42-102
Длина башенно-стрелового оборудования, м-24-72
Длина жесткого гуська, м- 12-36
Скорость гусеничного хода, км/час-1,0
Габариты макс. транспортной единицы для монтажа,м - 10,36/3,4/3,0
Мощность двигателя, кВт-310
|
XCMG QUY400
|
400
|
2380 (5150)
|
161
|
Масса крана/отдельной транспортной единицы при перевозке, т-325/55
Длина стрелы,м 24-84/ 42-102
Длина башенно-стрелового оборудования, м-24-72
Длина жесткого гуська, м- 12-36
Скорость гусеничного хода, км/час-1,3
Габариты макс. транспортной единицы для монтажа,м - 10,36/3,39/3,0
Мощность двигателя, кВт-310
|
|
XCMG QUY450
|
450
|
2700
|
161
|
Масса крана/отдельной транспортной единицы при перевозке, т-415/60
Длина стрелы,м 24-84/ 42-102
Длина башенно-стрелового оборудования, м-24-72
Длина жесткого гуська, м- 12-36
Скорость гусеничного хода, км/час-0,95
Габариты макс. транспортной единицы для монтажа,м - 11,6/3,4/3,4
Мощность двигателя, кВт-383
|
XCMG QUY500W
|
500
|
3100
|
115
|
Масса крана/отдельной транспортной единицы при перевозке, т-415/60
Длина основной стрелы,м 24-84
Длина стрелы с маневровым гуськом, м- 84+12
Длина жесткого гуська, м- 12-36
Скорость гусеничного хода, км/час-0,95
Габариты макс. транспортной единицы для монтажа,м - 11,6/3,4/3,4
Мощность двигателя, кВт-383
|
XCMG QUY650
|
650
|
3900
|
210
|
Масса крана/отдельной транспортной единицы при перевозке, т-530/74
Длина стандартной стрелы,м 24-84/ 46-102
Длина башенно-стрелового оборудования, м-24-84
Длина усиленной стрелы,м 36-96/ 90-138
Длина башенно-стрелового оборудования для усиленной стрелы, м-24-96
Длина жесткого гуська, м- 12
Скорость гусеничного хода, км/час-1,0
Габариты макс. транспортной единицы для монтажа,м - 12/3,4/3,4
Мощность двигателя, кВт-494
|
XCMG XGC500
|
500
|
3600
|
172
|
Масса крана/отдельной транспортной единицы при перевозке, т-375/50
Длина стандартной стрелы,м 24-96
Длина башенно-стрелового оборудования, м-24-84
Скорость гусеничного хода, км/час-0,73
Габариты макс. транспортной единицы для монтажа,м - 11,5/3,4/3,4
Мощность двигателя, кВт-360
|
XCMG XGC800
|
800
|
5400
|
195
|
Масса крана/отдельной транспортной единицы при перевозке, т-635/53,7
Длина стандартной стрелы тяжелого/легкого типа,м 24-90/ 36-108
Длина башенно-стрелового оборудования, м-30-102
Длина жесткого гуська, м- 12
Скорость гусеничного хода, км/час-1,0
Габариты макс. транспортной единицы для монтажа,м - 11,8/3,44/2,7
Мощность двигателя, кВт-447
|
XCMG XGC15000
|
1000
|
6100
|
249
|
Масса крана/отдельной транспортной единицы при перевозке, т-842/59
Длина стандартной стрелы,м 42-120/ 90-150
Длина башенно-стрелового оборудования, м-30-108
Длина жесткого гуська, м- 18
Скорость гусеничного хода, км/час-0,8
Габариты макс. транспортной единицы для монтажа,м - 16/3,1/3,54
Мощность двигателя, кВт-641
|
XCMG XGC28000
|
2000
|
12000
|
251
|
Масса крана/отдельной транспортной единицы при перевозке, т-1450/71
Длина стандартной стрелы тяжелого/легкого типа,м 54-108/ 114-156
Длина башенно-стрелового оборудования, м-36-108
Длина жесткого гуська, м- 12-18
Скорость гусеничного хода, км/час-0,8
Мощность двигателя, кВт-2х480
|
Китайские монтажные краны на гусеничном ходу Zoomlion - технические характеристики.
Производитель: Zoomlion Co . Ltd, Китай
|
|
На гусеничном ходу кран самоходный / Zoomlion QUY 50
|
55
|
203
|
52
|
Длина основной стрелы, м- 13-52.
Мощность двигателя, кВт-132
Длина стрелы с фиксированным гуськом, м- 43 + 15
|
|
На гусеничном ходу кран самоходный
/ Zoomlion QUY 70
|
70
|
266
|
57
|
Длина основной стрелы, м- 12-57.
Мощность двигателя, кВт-175
Длина стрелы с фиксированным гуськом, м- 42 + 18
|
|
На гусеничном ходу кран монтажный
/ Zoomlion QUY 100
|
100
|
500
|
73
|
Длина основной стрелы, м- 19-73.
Длина стрелы с маневровым гуськом, м- 55 + 51
Длина стрелы с фиксированным гуськом, м- 55 + 31
Мощность двигателя, кВт-209.
Мах. вылет стрелы, м-66
|
|
На гусеничном ходу кран монтажный
/ Zoomlion QUY 160
|
160
|
800
|
83
|
Длина основной стрелы, м- 20-83.
Длина стрелы с маневровым гуськом, м- 62 + 51
Длина стрелы с фиксированным гуськом, м- 71 + 31
Мощность двигателя, кВт-224.
Мах. вылет стрелы, м-66
|
|
На гусеничном ходу кран монтажный
/ Zoomlion QUY 200
|
200
|
1000
|
83
|
Длина основной стрелы, м- 20-83.
Длина стрелы с маневровым гуськом, м- 59 + 51
Длина стрелы с фиксированным гуськом, м- 71 + 30
Мощность двигателя, кВт-256.
Мах. вылет стрелы, м-74
|
|
На гусеничном ходу кран монтажный
/ Zoomlion QUY 260
|
260
|
1300
|
95
|
Длина основной стрелы, м- 95.
Длина стрелы с маневровым гуськом, м- 62 + 60
Длина стрелы с фиксированным гуськом, м- 71 + 30
Мощность двигателя, кВт-256.
Мах. вылет стрелы, м-84
|
|
На гусеничном ходу кран подъемный
/ Zoomlion QUY 400
|
400
|
2400
|
126
|
Длина основной стрелы, м- 102 (126).
Длина стрелы с маневровым гуськом, м- 54 + 66 (84 + 84)
Длина стрелы с фиксированным гуськом, м- 84 + 36 (126 + 36)
Мощность двигателя, кВт-343.
Мах. вылет стрелы, м-84 (116)
|
|
На гусеничном ходу кран подъемный
/ Zoomlion QUY 600
|
600
|
3600/ 5400
|
168
|
Длина основной стрелы, м- 102 (138)
Длина стрелы с маневровым гуськом, м- 72 + 84 (84 + 84)
Длина стрелы с фиксированным гуськом, м- 96 + 36 (138 + 36)
Мощность двигателя, кВт-343.
Мах. вылет стрелы, м-86 (128)
|
Гусеничные краны стреловые самоходные ДЭК - технические характеристики, обзор марок, производитель.
Производитель: Челябинский механический завод ОАО (ЧМЗ), Россия, Челябинск.
|
|
Гусеничный кран /
ДЭК 251
|
25 тонн
|
118,75
|
36
|
Снят с производства
Технические / грузовысотные характеристики:
Максимальная грузоподъемность, т/на вылете, м-25/4,75
Длина стрелы (мин/макс), м-14/32,75
Длина гуська(мин/макс), м-5
Длина стрелы башни (мин/макс), м-нет
Длина гуська башни (мин/макс), м-нет
Максимальная высота подъема, м / при грузоподъемности, т- 36/ 3,8
Грузоподъемность на гуське, макс, т-5
Наличие электростанции мощностью до, кВт-60
Средний расход дизельного топлива при работе в автономном режиме (или как источник электроэнергии), л/ч-18,3
Габариты (без стрелового оборудования), м:
Длина-6,97
Ширина рабочая/ транспортная-4,76
Высота c поднятым /опущенным порталом-4,3
Масса с основной стрелой, т-36,5
|
| Гусеничный кран /
ДЭК 254
|
25 тонн
|
125
|
38,6 (на стреле)
|
Технические характеристики:
Максимальная грузоподъемность, т/на вылете, м-25/4
Масса контргруза, т 6,8
Длина стрелы (мин/макс), м-15/40
Длина вставок, м 5; 10
Длина жесткого гуська, м-1/5/10
БСО:
- Высота башни, м 22; 27; 32
- Длина маневрового гуська, м 15; 20; 25
- Макс. вылет на маневровом гуське, м 38
Мощность двигателя/генератора, кВт-127
Средний расход дизельного топлива, л/ч-29,7
Габаритные размеры (без стрелового оборудования), м:
Длина-8,5
Ширина рабочая/ транспортная-2,3
Высота транспортная м-2,7
Масса с основной стрелой, т-36,7
|
|
Гусеничный стреловой кран /
ДЭК 321
|
32
|
128
|
47,2
|
Снят с производства
Максимальная грузоподъемность, т/на вылете, м-32/4
Длина стрелы (мин/макс), м-14/32,75
Длина гуська(мин/макс), м-5/ 10
Длина стрелы башни (мин/макс), м-19/27,75
Длина гуська башни (мин/макс), м-15/20
Максимальная высота подъема, м / при грузоподъемности, т- 47,2/5,05
Грузоподъемность на гуське, макс, т-5
Наличие электростанции мощностью до, кВт-60
Средний расход дизельного топлива при работе в автономном режиме (или как источник электроэнергии), л/ч-18,3
Габаритные размеры (без стрелового оборудования), м:
Длина-7,54
Ширина рабочая/ транспортная-4,75 / 3,2
Высота c поднятым /опущенным порталом-6,7 / 3,49
Масса с основной стрелой, т-44,9
|
Гусеничный стреловой кран /
ДЭК 324
|
32 тонны
|
154,5
|
38,6 (на стреле)
|
Технические характеристики:
Максимальная грузоподъемность, т/на вылете, м-32/4
Масса контргруза, т 9,8
Масса самой тяжелой части (транспортная), т 15,1
Длина стрелы (мин/макс), м-15/40
Длина вставок, м 5; 10
Длина жесткого гуська, м-1/5/10
БСО:
- Высота башни, м 22; 27; 32
- Длина маневрового гуська, м 15; 20; 25
- Макс. вылет на маневровом гуське, м 38
Мощность двигателя/генератора, кВт-100
Средний расход дизельного топлива, л/ч-29,7
Габаритные размеры (без стрелового оборудования), м:
Длина-8,5
Ширина рабочая/ транспортная-2,3
Высота транспортная м-2,7
Масса с основной стрелой, т-39,7
|
|
Гусеничный самоходный кран
/ ДЭК 361
|
36
|
144
|
45,9
|
Снят с производства
Максимальная грузоподъемность, т/на вылете, м-36/4
Длина стрелы (мин/макс), м-14/32,75
Длина гуська(мин/макс), м-5/ 10
Длина стрелы башни (мин/макс), м-19/27,75
Длина гуська башни (мин/макс), м-15/20
Максимальная высота подъема, м / при грузоподъемности, т- 45,9 / 5,9
Грузоподъемность на гуське, макс, т-5
Наличие электростанции мощностью до, кВт-нет
Средний расход дизельного топлива при работе в автономном режиме (или как источник электроэнергии), л/ч-20,2
Габаритные размеры (без стрелового оборудования), м:
Длина-9,1
Ширина рабочая/ транспортная-4,35 / 3,2
Высота c поднятым /опущенным порталом-6,52 / 3,52
Масса с основной стрелой, т-42
|
Гусеничный стреловой монтажный кран
/ ДЭК 364
|
36 тонн
|
164
|
38,6 (на стреле)
|
Технические характеристики:
Максимальная грузоподъемность, т/на вылете, м-36/4
Масса контргруза, т 9,8
Масса самой тяжелой части (транспортная), т 15,1
Длина стрелы (мин/макс), м-15/40
Длина вставок, м 5; 10
Длина жесткого гуська, м-1/5/10
БСО:
- Высота башни, м 22; 27; 32
- Длина маневрового гуська, м 15; 20; 25
- Макс. вылет на маневровом гуське, м 38
Мощность двигателя/генератора, кВт-100
Средний расход дизельного топлива, л/ч-29,7
Габаритные размеры (без стрелового оборудования), м:
Длина-8,5
Ширина рабочая/ транспортная-2,3
Высота транспортная м-2,7
Масса с основной стрелой, т-39,7
|
|
Гусеничный кран монтажный /
ДЭК 401
|
40 тонн
|
182
|
48,4
|
Максимальная грузоподъемность, т/на вылете, м-40/4
Длина стрелы (мин/макс), м-15/35
Длина гуська(мин/макс), м-5/ 10
Длина стрелы башни (мин/макс), м-20/ 30
Длина гуська башни (мин/макс), м-15/20
Максимальная высота подъема, м / при грузоподъемности, т- 48,4/5,8
Грузоподъемность на гуське, макс, т-6,5
Наличие электростанции мощностью до, кВт-90
Средний расход дизельного топлива при работе в автономном режиме (или как источник электроэнергии), л/ч-24,7
Габаритные размеры (без стрелового оборудования), м:
Длина-7,42
Ширина рабочая/ транспортная-4,4/3,2
Высота c поднятым /опущенным порталом-6,85 / 3,1
Масса с основной стрелой, т-55,2
По заказу комплектуется:
- кабиной с измененным углом наклона для постоянной работы на больших высотах
- предпусковым подогревом дизель-генераторной установки (АДВЕРС)
Имеет регулируемый по ширине гусеничный ход (от 3200 до 4400 мм)
|
| Гусеничный кран монтажный /
ДЭК 501
|
50 тонн
|
225
|
48,5 (на стреле) / 53,7 (на гуське)
|
Максимальная грузоподъемность, т/на вылете, м-50/4
Масса контргруза, т 15,8
Масса самой тяжелой части (транспортная), т 38,4
Длина стрелы (мин/макс), м-15/50
Длина вставок, м 5; 10
Длина жесткого гуська, м-1/5/10
БСО:
- Высота башни, м 22; 27; 32
- Длина маневрового гуська, м 15; 20; 25
- Макс. вылет на маневровом гуське, м 42
Мощность двигателя/генератора, кВт- 127/100
Средний расход дизельного топлива, л/ч-29,7
Габаритные размеры (без стрелового оборудования), м:
Длина-13,9
Ширина рабочая/ транспортная- 4,5/3,2
Высота транспортная м- 3,1
Масса с основной стрелой, т-61,2
|
|
Гусеничный монтажный кран / ДЭК 631А
|
63
|
321,3
|
71,2
|
Снят с производства.
Максимальная грузоподъемность, т/на вылете, м-63/5,1
Длина стрелы (мин/макс), м-18/42
Длина гуська(мин/макс), м-10
Длина стрелы башни (мин/макс), м-36
Длина гуська башни (мин/макс), м-15,25 / 37,75
Максимальная высота подъема, м / при грузоподъемности, т- 71,2/5
Грузоподъемность на гуське, макс, т-10
Наличие электростанции мощностью до, кВт-100
Средний расход дизельного топлива при работе в автономном режиме (или как источник электроэнергии), л/ч-27,1
Габаритные размеры (без стрелового оборудования), м:
Длина-8,86
Ширина рабочая/ транспортная гусеничного хода-5,4
Высота c поднятым /опущенным порталом-8,64 / 4,3
Масса с основной стрелой, т-83,5
По заказу комплектуется: - предпусковым подогревом
|
Гусеничный монтажный кран / ДЭК 802
|
80 тонн
|
400
|
58 (на стреле) / 63 (на гуське) / 78,8 (на маневровом гуське)
|
Макс. грузоподъемность, т/на вылете, м-80/5
Масса контргруза, т 30
Масса самой тяжелой части (транспортная), т 39,5
Длина стрелы (мин/макс), м-15/60
Длина вставок, м 5; 10
Длина жесткого гуська, м-1/5/15
БСО:
- Высота башни, м 32; 37; 42
- Длина маневрового гуська, м 20; 30; 40
- Макс. вылет на маневровом гуське, м 62
Мощность двигателя/генератора, кВт- 176/100
Средний расход дизельного топлива, л/ч-31,4
Габаритные размеры (без стрелового оборудования), м:
Длина-13,7
Ширина рабочая/ транспортная- 5,5/3,2
Высота транспортная м- 3,3
Масса с основной стрелой, т-93,1
|
Гусеничный монтажный кран / ДЭК-1001
|
100 тонн
|
550 |
90 |
Г/п мах. при передвижении с грузом, т-75
Длина стрелы: основная/мах., м - 15/70
Длина вставок стрелы, м - 5; 10
Длина жесткого гуська, м - 1; 10
Длина маневрового гуська мин/мах, м-20/40
Длина вставок маневрового гуська, м-5; 10
Угол установки гуська, град. - 10; 30
Длина стрелы при установке маневрового гуська мин. / мах., м - 20-50
Мах. высота подъема на стреле, м - 70
Мах. высота подъема на маневровом гуське, м - 90
Скорость основного подъема, м/мин - 4
Скорость механизма вращения, об/мин 0-2,2
Скорость передвижения, км/ч. 0-1,3
Дорожный просвет, мм - 450
Габариты в транспортном положении, мм
длина 9 870
ширина 3 150
высота 3 300
Масса крана с основной стрелой, т - 95
Снаряженная масса составных единиц ДЭК-100 для транспортировки, т:
Ходовая рама гусеничного хода, поворотная платформа - 40
Гусеничные балки - 25
Противовес - 30
Среднее удельное давление на грунт, кг/см.кв. 0,85 |
Краны гусеничные (на гусеничном ходу) монтажные стреловые самоходные - список заводы производители:
KOBELCO Construction Machinery Co. Ltd, Япония
Manitowoc Company, США
Sany Heavy Industry CO. Ltd, Китай
Sennebogen Maschinenfabrik GmbH, Германия
Xuzhou Construction Machinery Group Inc. (XCMG), Китай
Zoomlion Co . Ltd, Китай
Челябинский механический завод ОАО (ЧМЗ), Россия
Краны монтажные гусеничные (на гусеничном ходу) стреловые самоходные - технические характеристики, обзор марок, производители.
|
