Описание

Подвесные леса применяются при строительстве и ремонте зданий, сооружений когда использовать нулевой уровень в качестве опорной площадки не представляется возможным по ряду причин. Это обеспечение доступа в здание техники со стороны где требуется возведение лесов с одновременными работами по благоустройству прилегающей территории, сооружение подмостей в верхней части труб, градирен при их диагностике и реконструкции, необходимость оставить часть фасада открытой для отделочных и стекольных работ на части здания, если леса необходимы на высотах более 100 метров вне зоны досягаемости стандартных исполнений  и т.п.

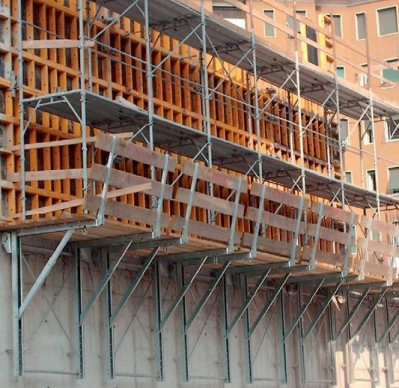

Фотография подвесных лесов

В качестве базового строительного оборудования для организации подвесных конструкций могут применятся рамные или хомутовые леса в штатной комплектации, включая деревянные подмости. Для каждого случая разрабатывается свой проект основания для монтажа оборудования и способы его крепления на опорной поверхности объекта. Кстати рамные леса наиболее часто используют в данных случаях, поскольку они имеют большую жесткость и устойчивость, к тому же обладают малым весом.

Фото подвесных лесов

На фотографиях запечатлены несколько вариантов применения сторительных лесов и способы организации их монтажа на выдвинутых балках или специально изготовленных подвесах уголкового типа закрепляемых на стене здания.

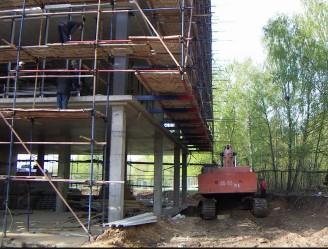

Фото подвесных лесов рамной конструкции

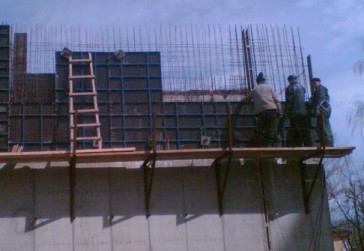

Фото подвесных лесов с хомутовыми фиксаторами

Характеристики

Подвесные леса имеют основные технические характеристики соответствующие базовой комплектации используемой для монтажа модели. Единственное у хомутовых лесов ширина прохода будет несколько ограничена, а высота верхнего яруса будет определятся устойчивостью и прочностью конструкции подмостей нулевого уровня.

Шаг яруса 2м
Ширина прохода 1м
Расстояние между стойками вдоль фасада 2; 2,5; 3м
Допустимая нагрузка 200кг/кв.м.
Высота верхнего яруса не более максимальной для используемой модели лесов и не должна превышать расчетно-допустимую для конкретного применения.

Монтаж

Порядок монтажа подвесных лесов ни чем не отличается от монтажа стандартных. Если перед обычной установкой требуется выровнять земляное полотно, то в данной ситуации вначале необходимо смонтировать опорную площадку, которую используя в качестве нулевого уровня установить на ней леса нужной габаритной длины и высоты. Для монтажа привлекаются монтажники-высотники имеющие соответствующие разрешения, а иногда профессиональных альпинистов, поскольку работы приходится выполнять на весу с использованием ручного инструмента.

Например в первом случае принято решение изготовить из уголка силовые опорные элементы с фиксаторами для установки рам, которые закрепили по всей длине на стене здания где планируется возведение рамных лесов и разметили на них деревянные подмости. Далее используя их приступают к монтажу первого и последующих ярусов в обычном порядке,  до достижения проектной высоты. Аналогично во втором случае для основания использовали консоли с помостом, на которых произвели монтажные работы по строительству хомутовых лесов требуемых габаритов.

Подмости

Наиболее часто задают вопрос устройства подмостей используемых для начала монтажа подвесных лесов. Для рамных конструкций на опорные части продольно укладываются специально изготовленные ригели имеющие соответствующие крючковые захваты с обоих концов, на которых затем размещают штатные щиты настила.

В варианте хомутовых лесов, на консоли укладываются и крепятся так же штатные горизонтальные связи на которых размещают подмости. Далее к связям хомутами крепят опорные стойки закрепляемые по инструкции горизонтальными и диагональными стяжками. Далее сборка производится в обычном порядке.

Фото щит подмостей подвесных лесов
