Леса хомутовых строительные

Фото лесов хомутовых для строительно-монтажных работ без настилов.

Все конструктивные элементы стоек и связей выполнены из труб диаметром 48мм с соединением «труба в трубу» и фиксацией болтом. Для уменьшения давления на почву от стоек использованы башмаки с опорной плитой диаметром 150мм. В качестве горизонтальных связей используют специальные элементы – поперечины с проушиной, которые одновременно служат для крепления конструкции к стене. По мере возведения лесов периодически поперечины крепятся к стене, в которую предварительно вмонтирована клиновая пробка с ответным крючком (пробка-анкер).

Для подъема с яруса на ярус используется приставная лестница с крюковым соединением. Комплектация предусматривает короткие 2-х метровые и длинные 4-х метровые стойки, а так же основные и доборные связи длиной 5,2 и 3,6м соответственно. На каждый ярус лесов укладываются поперек деревянные настилы габарита 1500х475мм.

Монтаж хомутовых лесов

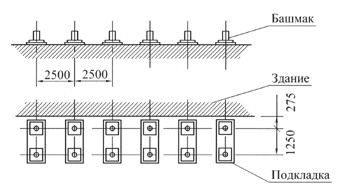

Для монтажа не обязательно планировать грунт в местах установки добиваясь абсолютного горизонта. Стойки могут «гулять» по высоте, что очень важно во многих случаях. На схеме 1 показано начало монтажных работ, которое предусматривает установку подкладок из древесины под каждую стойку. На подкладки ставят башмаки на расстоянии 275мм от торца стены и с шириной стандартного прохода 1250мм. Выдерживается дистанция между стойками вдоль стены 2500мм (или иное).

Схема 1 подготовки основания.

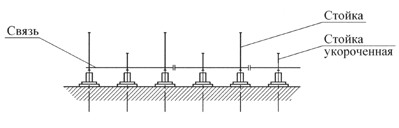

Далее в каждый башмак вставляют в шахматном порядке длинные и короткие стойки схема 2, одновременно формируя горизонтальными связями первый ярус.

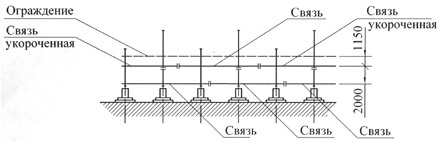

Используя первое основание наращивают короткие стойки длинными с одновременным креплением хомутами связей второго яруса, трубчатого ограждения и бортовой доски схема 3.



Схема 3 монтажа второго яруса.

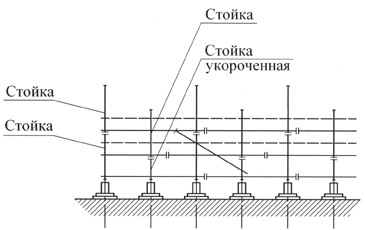

Опять в шахматном порядке наращиваем длинные стойки так же 4-х метровыми, хомутовыми соединениями крепим продольные связи основания уже третьего яруса и одновременно начинаем формировать усиливающие диагональные раскосы с помощью стандартных 5-и метровых связей и поворотных хомутов схема 4. При этом монтируются поперечины, торцовые ограждения и производится крепление всей конструкции к стене. Далее процесс монтажа продолжается до достижения нужной высоты лесов.

Схема 4 этапа предусматривающего монтаж наклонных усиливающих связей

Схема сборки с ипользованием подвижных хомутовых соединений.

Описание хомутов для строительных лесов

В состав комплекта лесов по спецификации входят фиксированные и поворотные хомуты с болтовым креплением. Именно они помогают крепить связи со стойками за счет силы трения возникающей при затяжке болтов между соединяемыми элементами. Эти силы настолько велики, что выдерживают огромные сдвигающие нагрузки создаваемые персоналом, строительным инструментом, стройматериалами размещенными на помостах.

Количество хомутовых соединений входящих в комплект поставки определяется конкретной спецификацией и паспортом на изделие. Их количество может быть увеличено по желанию заказчика, что немного повысит всего комплекта. Усилия затяжки неразъемных болтов на хомутовом соединении регламентируется инструкцией и не должно превышать 19 кг на рукоятке ключа.

Фото поворотных и фиксированных хомутов
