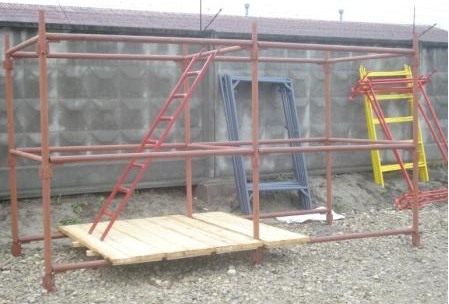

Леса штыревые Э-507 БАЛАТОН: Фото

Содержание

Технические характеристики Э-507
Описание
Комплектация


Леса Э-507 обладают неоспоримым преимуществом по своей прочности и надежности штыревой конструкции замкового соединения ригелей с вертикальными опорными стойками. Именно этот вид соединения позволяет с минимальными временными потерями собирать и разбирать большие площади данного оборудования на заранее подготовленных площадках.

Модель Э-507 может воспринимать повышенные нагрузки, достигающие 250 кг на один квадратный метр настила и поэтому она применяется для кладки кирпичных стен на высоте до 40 метров, а также аналогичных работ связанных с ремонтом и реставрацией фасадов старых зданий.

Технические характеристики Э-507

Характеристики определяют параметры одного яруса. Габаритные размеры выбранной конфигурации уточняются простыми арифметическими подсчетами. Для ориентировки масса комплекта лесов габарита (длина/высота) 50/20м составляет 15 тонн и занимает четыре места.

Высота самого верхнего яруса 60 м
Расстояние между стойками вдоль лесов 2м
Габаритная ширина прохода 1,6м
Габарит высоты между ярусами 2м
Допустимая нагрузка 250кг/кв.м.
Материал стоек и ригелей: стальная труба
Диаметр/толщина стенки трубы 57/3,5мм
Материал настила: дерево хвойных пород

Описание

Надежность соединений позволяет эксплуатировать штыревые леса Э-507 в любое время года без ограничений. Основной недостаток данной модели, она может разворачиваться только вдоль прямой стены и любые изгибы крайне не желательны.

Перед монтажом выравнивается земляное полотно вдоль предполагаемой установки лесов. Далее на деревянные подкладки устанавливают башмаки, в которые вставляют стойки, скрепляемые горизонтальными ригелями, стыкуя штырь с втулкой стойки. Оба крайних вертикальных пролета укрепляют связями. И так ярус за ярусом леса постепенно наращивают свою высоту с одновременной укладкой настила. Для доступа к пролетам используется приставная лестница, закрепляемая крючками за ригель верхнего яруса и опирающаяся на настил предыдущего. Периодически пролеты крепят к стене посредством анкеров и крюков. Разборка производится в обратной последовательности.

Комплектация

Конструкция лесов Э-507 имеет минимальное количество элементов, основные из которых башмаки, стойки, два вида ригелей с приваренными на концах Г образными штырями длиной 1920мм и 1520мм, связи 2400мм, лестницы высотой 2200мм и наборы анкеров с крюками. Настилы поставляются отдельно, их габарит 2х0,49м.

В зависимости от заказа в комплектацию включается необходимое число ограждений. Для защиты наружную поверхность лесов обычно затягивают капроновой сеткой, которая защищает от падения строительного мусора находящихся на земле людей и придает всей конструкции более эстетичный вид.

Для выбора нужной комплектации с учетом ее стоимости можно предварительно ознакомиться с ми на продукцию группы «Балатон». Перед покупкой необходимо в отделе сбыта завода уточнить окончательную цену заказываемых лесов Э-507 и стоимость доставки. указана для габарита в метрах (длина/высота) с учетом НДС ориентировочно.

6х6 - 43000 руб.
8х8 – 68000 руб.
10х10 – 100000 руб.
12х12 – 140000 руб.
14х14 – 185000 руб.
16х16 – 233000 руб.
18х18 – 300000 руб.
20х20 – 350000 руб.
30х30 – 745000 руб.
40х40 – 1300000 руб.
50х50 – 2000000 руб.
60х60 – 2800000 руб.

Ограждения в обозначенную стоимость не включены. Их для одного яруса колеблется от 2500 до 18000 рублей.

Производитель: Группа "Балатон", Йошкар-Ола
