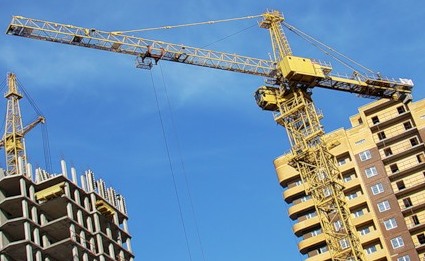

Башенный кран КБ-581: Фото

Тип: кран башенный
Марка: КБ-581
Производитель: "Механический завод" ОАО, Санкт-Петербург

Башенный кран КБ-581 обладает конкурентоспособными техническими характеристиками: грузоподъемность наибольшая 10000кг., высота подъема мах. 175м., вылет стрелы до 60м. Он   был поставлен на производство в 2005 году на "Механическом заводе" (группа компаний "Конрад") в Санкт-Петербурге и используется для осуществления строительно-монтажных работ при возведении высотных зданий до 25 этажей.

Монтаж/демонтаж башенного крана КБ-581 производится с помощью штатных гидравлических механизмов осуществляющих одновременно подравнивание и фиксацию монтируемых элементов конструкции башни, что позволило почти в два раза уменьшить время монтажа. За безопасную эксплуатацию отвечает хорошо зарекомендовавший себя ограничитель грузоподъемности ОНК-160Б.

Серийно выпускаются шесть модификаций, отличающихся количеством используемых для самомонтажа башни отдельных секций длиной 5,6м. и способом установки крана на строительной площадке - опорная рама, рельсовый путь или стационарное крепление на фундаменте анкерными болтами. Для крановщика имеется кабина, устанавливаемая в трех возможных положениях и имеющая установку климатконтроля, автономный санузел, хороший панорамный обзор рабочей площадки.

Все исполнения оборудуются совершенно инновационной системой управления, разработанной с участием немецких специалистов компании Siemens. В механизмах приводов грузовой лебедки используются итальянские планетарные моторредукторы управляемые от тиристорных/частотных преобразователей, что позволило исключить рывки и обеспечить совершенно бесступенчатое изменение скорости подъема/опускания крюка.

Технические характеристики башенного крана КБ-581

Грузоподъемность наибольшая 10т
Грузоподъемность на мах. вылете 3т
Грузовой момент максимальный 180-300тм
Вылет 50-60м
Высота подъема/база (м):
Серия 00 – 56,8/6х6 (рельсы)
Серия 01 – 61,4/6х6 (рельсы)
Серия 02 – 60,9/2,5х2,5 (стационарный анкера)
Серия 03 – 174,5/6х6 (приставной на раме)
Серия 04 – 173,5/6х6 (приставной на раме)
Серия 05 – 173/2,5х2,5 (приставной стационарный анкера)
Скорость подъема груза (10/2,5т) – 30/90м/мин
Габариты секции башни – 2,5х2,5х5,6м
Минимальная высота подъема 17,6м
Общая мощность электрических двигателей 140кВт
Мощность насосов гидропривода 11кВт

Детальные фото башенного крана КБ-581

На представленных фотографиях изображены укрупненно наиболее важные элементы конструкции крана КБ-581: кабина, стрелабалочная, тележки.

Фото стрелового оборудования

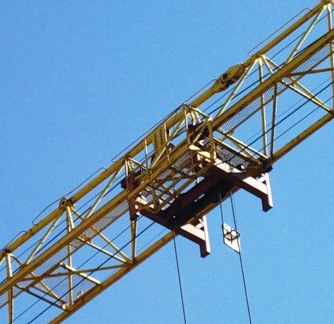

Фото грузовой тележки

Фото лебедки главного подъема
