КС-65720 автокран Юргинец 40 тонн: Фото

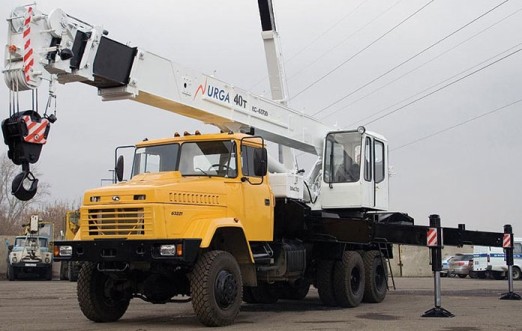

Автокран Юргинец КС-65720 уже много лет выпускается на импортном вездеходном подкрановом шасси КрАЗ-6242Н6 с набором крюковых обойм 3; 25 и 40 тонн, которые требуют  соответственно 1; 6 или 10 кратной запасовки грузового полиспаста. Для каждого варианта имеется своя грузовая характеристика для реализации которой каждый раз требуется установка соответствующей крюковой обоймы и перепасовка троса, что мягко говоря не очень удобно и довольно трудоемко. Рабочая зона составляет 360 градусов, но в режиме подъема 40 тонн она уменьшается до 230о.

Большое внимание разработчики уделили безопасности, установив на автокране современный прибор ОГМ-240 для автоматической регистрации и отображения многих параметров, таких как угол наклона и размер телескопической стрелы , высота подъема крюка, размер от оси вращения поворотной платформы до грузового троса, масса груза фактическая, диагностика двигателя шасси и др. Для увеличения плавности в работе использовано гидравлическое сервоуправление позволяющее совмещение сразу нескольких перемещений, например подъем стрелы и вращение поворотной рамы.

Двухсекционные выдвижные аутригеры могут штатно формировать несколько вариантов опорных контуров, позволяя автокрану КС-65720 занимать рабочую позицию в очень узких проемах на строительной площадке. Допускается выдвижение сразу всех четырех секций стрелы с закрепленным грузом до 6000кг. Огорчает наличие не очень удобной для эффективной работы кабины крановщика, когда два джойстика управления находятся не в оптимальной зоне досягаемости с точки зрения эргономики.






















Можно посмотреть отдельно регулируемый гусек с изменяемой геометрией от 0 до 30 градусов, набор опций «Север», обогрев топливного фильтра.

Технические характеристики крана КС-65720

Шасси КрАЗ-6242Н6 (6х6)
Грузоподъемность/вылет, 40 тонн / 3,75м
Грузовой момент т/м 150
Масса снаряженная, кг 30700
Габарит транспортный, мм 11770х2500х3900
Длина стрелы, м 9,5-28,5
Высота подъема мах. (стрела/гусек), м 29,5/37,5
Вылет мах., м 27,3
Опорный контур, мм 6000х6800 или 6000х5400

Грузовысотные характеристики

Ниже представлена основная диаграмма грузовых характеристик для грузоподъемности 40 тонн, которую автокраны КС-65720 могут реализовать только при 10-кратной запасовке в зоне 230 градусов «стрела тыл». Используется полный опорный контур формата 6х6,8м.
