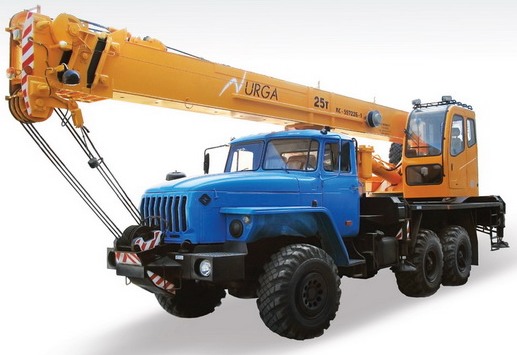

Автомобильный кран КС-55722 Б-1 Юргинец 25 тонн: Фото

Модификация автомобильного крана КС-55722 Б-1 "Юргинец" получила более длинную стрелу 22м. с возможностью телескопирования до 6т груза, увеличенный опорный контур 4,9х5,8м., новую кабину, а вот база осталась прежней, это внедорожник УРАЛ-55571 (6х6). В результате улучшенные грузовысотные характеристики в рабочей зоне 360 градусов, с учетом использования регулируемого гуська, позволяют данную модель с успехом использовать не только при погрузочных манипуляциях, но и при монтаже оборудования или конструкций строительного профиля на высотах до 31 метра и вылетах не превышающих 21 метр.

Новая кабина с панорамным остеклением, улучшенной отделкой и эргономично оборудованным рабочим местом оператора с двумя джойстиками позволяет эффективно осуществлять крановые работы с минимальной утомляемостью для крановщика. Показания ограничителя максимального подъема груза выводятся на монитор расположенный с правой стороны в кабине. Так же имеется блок координатной защиты, прибор МЗОН и так называемый «черный ящик». Стеклоочиститель параллелограммного типа обеспечивает хороший обзор даже при сильном дожде или снегопаде зимой. Сверху кабину защищает усиленный козырек с закрепленными на нем двумя фарами. Микроклимат в кабине поддерживают вентилятор и жидкотопливный обогреватель. Примененное гидравлическое сервоуправление импортным гидрораспределителем обеспечило минимальные нагрузки на джойстиках и увеличило плавность выполнения основных движений рабочими органами машины.

Следует отметить, что в механизме привода барабана главного подъема используются морально устаревшие ленточные тормоза, слишком большая масса телескопической 3-х секционной стрелы не способствует продолжительной «жизни» рамы базового автомобиля УРАЛ-55571 и его переднего моста, для работы с запасным колесом закрепленным на поворотной платформе имеется уникальный механизм его подъема/опускания.

Автомобильный кран КС-55722 Б-1 имеет круговая рабочую зону, которая подразумевает основную 294 градуса и сектор с ограничением по массе поднимаемых грузов над кабиной шасси.

Технические характеристики кран КС-55722 Б-1

Шасси УРАЛ-55571 (6х6)
Грузоподъемность, т / вылет,м 25 / 3,2
Грузовой момент т/м 80
Масса крана снаряженная, кг 21400
Габарит транспортный, мм 11000х2500х3600
Размер стрелы, м 9,3-22
Высота подъема мах. (стрела/гусек), м 22,8/31,1
Досягаемость основной стрелы по горизонту мах., м 20,9
Опорный контур, мм 4900х5800

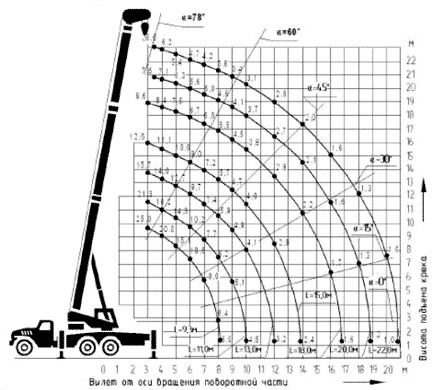

Грузовысотные характеристики КС-55722 Б-1

Грузовысотные данные крана КС-55722 Б-1 Юргинец установленного на развернутый опорный контур опубликованы только для основного периметра 294град. в котором осуществляется крановая работа телескопической стрелой . На диаграмме для гуська (не размещена) смонтированного под углом 0; 15; 30град. максимальный вылет не более 17 метров.
