Автокран с люлькой КС-55732П Челябинец: Фото

Автокран КС-55732П с люлькой Челябинские краностроители называют трансформером, способным всего за 15 минут превратится их крана поднимающего до 25 тонн, в подъемник, для выполнения монтажных работ на высоте до 30 метров и при этом не требуется демонтировать крюковую обойму.

Данная модификация предназначена в первую очередь для компаний производящих не только перемещение груза, но и ремонт, обслуживание различных механизмов высоко над землей на удаленных объектах, например нефтегазовые скважины, инфраструктурные строения на газопроводах и т.п. Интерес может быть проявлен и строительными организациями при работах на фасадах зданий, замене кровли, установке на высоте светильников, а так же коммунальными службами, да и многими другими, кто хочет сэкономить деньги на аренде автподъемника.

 Монтажная люлька рассчитанная на 250 кг крепится на оголовке стрелы крана КС-55732 длиной 21 или 28 метров в зависимости от выбранной комплектации на любом из шасси КамАЗ, МАЗ, УРАЛ. Разработчики предусмотрели возможность вращения корзины люльки вокруг ее оси на некоторый угол в обе стороны.

Следует отметить, что в варианте стрелы 28м. на автокране применяется электрогидравлическая пропорциональная система управления крановыми движения с использованием джойстиков для выполнения правил по безопасной эксплуатации подъемников ПБ10-611-03 требующих определенной плавности и точности движений, включая их безопасность согласно СБУК306 с самоспасателем и переговорным устройством.

Люлька при транспортировке размещается за кабиной шасси на нижней опорной раме автокрана КС-55732П , откуда ее извлекает крановщик самостоятельно. Дополнительно можно заказать удлинитель стрелы. Технические характеристики, включая грузовысотные полностью соответствую базовым модификациям автомобильных кранов КС-55732-21 и КС-55732-28 на основе которых и создана данная модификация.

КС-55732П технические характеристики

Шасси КамАЗ-65115 (6х4); КамАЗ-43118 (6х6); МАЗ-6312В3 (6х4); УРАЛ-4320 (6х6)
Грузоподъемность крана, т 25
Грузовой момент т/м 80
Максимальный размер стрелы, м 21 / 28
Горизонтальная досягаемость корзины люльки мах. м 21,6 / 21,8
Высота перемещения корзины мах. м 24,6 / 30
Длина / ширина / высота корзины, мм 1400х850х1150
Масса оборудования, кг 180
Опорный контур, мм 6100х6000

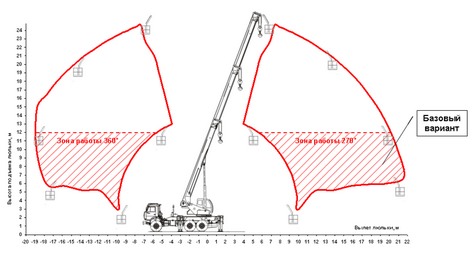

Грузовысотные характеристики КС-55732П-21

Автокран КС-55732П-21 установлен на полный опорный контур, на оголовке стрелы смонтирована монтажная люлька, замеры производились в круговой зоне 360 градусов и одельно в положении «стрела назад» угловой створ 270 град.

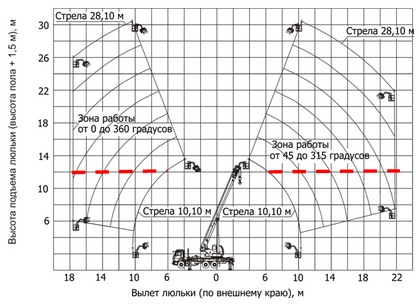

Грузовысотные характеристики КС-55732П-28

Рабочая зона 360 градусов на представленной диаграмме для крана  КС-55732П-28 имеет расширенную область по возможностям горизонтальной досягаемости на дуге 45-315 град., когда стрела с корзиной монтажной люльки направлена назад.
