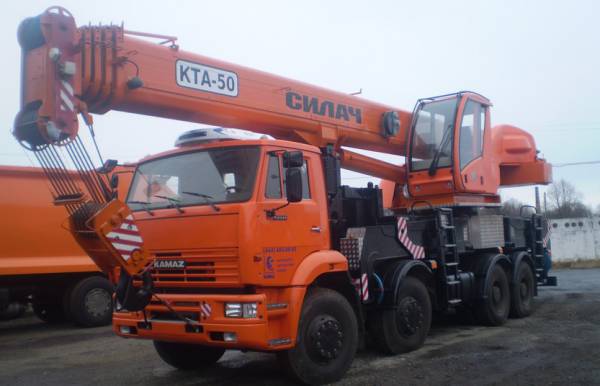

Автокран КТА-50 Силач 50 тонн: Фото

Автокран КТА-50 Силач грузоподъемностью 50 тонн завершает продуктовую линейку грузоподъемной техники Дрогобычского автокранового завода, воплотившего в себе самые передовые достижения в области краностроения и промышленного дизайна.  Модель применяется для погрузки-разгрузки тяжелых уникальных грузов и выполнения строительно-монтажных работ повышенной сложности, требующих особой точности и плавности движений исполнительных крановых механизмов. В качестве подкранового шасси предлагаются автомобили МАЗ, КамАЗ, MAN.

Следует отметить удачную конструкцию пятисекционной телескопической стрелы , в которой выдвижение пяти секций производится гидроцилиндрами автоматически, согласно сигналов поступающих от джойстиков на центральный процессор. Секции стрелы имеют прямоугольный профиль, каждая из них сварена из 2-х гнутых полукоробов двумя продольными швами на автоматической сварочной линии из листов мелкозернистой высокопрочной импортной стали марок S700MC, S960MC, благодаря чему стрела обладает очень высокой прочностью на изгиб и кручение.

Нижняя опорная рама сваренная так же из стали S700MC воспринимает повышенные нагрузки, вызываемые 4-я поворотными и одновременно телескопическими опорами, которые на виде сверху в рабочем состоянии напоминают букву «Х». Аналогичные схемы очень распространены и применяются ведущими краностроительными компаниями во всем мире, однако они требуют передового оборудования и технологий.  Все остальные металлоконструкции сделаны так же с использованием стали имеющей высокие механические характеристики, что позволило значительно снизить вес всей крановой установки.

Особое внимание уделено экстерьеру, выполненному в едином стиле из пластика. Это касается и защитных кожухов установленных на поворотной платформе и кабины крановщика оборудованной креслом от компании Пилот с регулировками и встроенными джойстиками, жидкотопливнным отопителем с электронной системой управления, панорамным лобовым стеклом с эффективным стеклоочистителем, сдвижной дверью, верхним стеклом так же имеющим стеклоочиститель, современной приборной панелью с экраном отображающим цифровую индикацию приборов безопасности и текущие параметры крановых работ (высота подъема, вылет, грузоподъемность).

Для управления крановыми операциями при помощи джойстиков использована электрогидравлическая пропорциональная система с применением гидрораспределителя компании Sauer Danfoss, которая так же поставляет микропроцессорные системы PLUS+1 для формирования команд требуемых при выдвижении секций стрелы.  Предусмотрен пульт дистанционного радиоуправления на расстоянии до 300 метров крановыми операциями.

На кране КТА-50 реализована возможность телескопировании груза на крюке массой до 6000 кг. К сожалению в комплект автомобильного крана входят отдельно возимые противовесы общей массой 6000 кг., что позволило вписаться в ограничения по нагрузке на ось, благодаря чему можно свободно двигаться по дорогам общего пользования. Есть определенные ограничения по зоне работ, основная составляет 240 градусов и с определенными ограничениями 100 градусов (над кабиной шасси).

Технические характеристики кран КТА-50 Силач

Базовое шасси  МАЗ-652714, МАЗ-700600, КамАЗ-6540, КамАЗ-65201, MAN TGS 43.430
Грузоподъемность мах./вылет: 50 тонн / 3,0 м
Грузовой момент, т/м 150
Внешние размеры транспортные, мм 12000х2500х3950
Стрела, м 36,4
Подъем максимальный (стрела/гусек), м 37/45
Вылет, м 32
Опорный контур (вдоль/поперек оси крана перед / поперек оси крана зад), мм 7300х7400х7100

Грузовысотные характеристики

Грузовысотные параметры КТА-50  представлены для положения стрелы перед/зад, установлены противовесы массой 6т и гусек длиной 9 метров, реализована частично ограниченная рабочая зона 240+100град., максимальная грузоподъемность 50 тонн на собранной стреле 10м.
