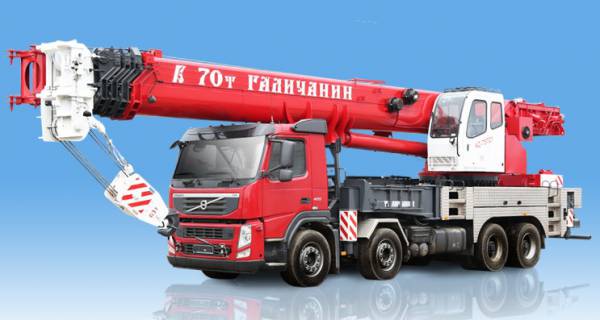

Автокран КС-75721 Галичанин 70 тонн: Фото

Автокран КС-75721 Галичанин грузоподъемностью 70 тонн на дорожном шасси Volvo FM400 является одной из инновационных разработок Галичского автокранового завода и предназначен в основном для строительного комплекса, с возможностью выполнения ответственных погрузочно-разгрузочных работ. При ее создании были использованы импортные комплектующие для гидросистемы (фирма Хюдак, Германия), системы безопасности (компания Хиршманн, Германия), планетарные редукторы с интегрированными дисковыми тормозами механизм поворота и главного подъема (компания Bonfiglioli, Италия). Овоидная 5-и секционная телескопическая стрела длиной 42 метра позволяет поднимать груз на высоту до 57 метров совместно с двухсекционным гуськом длиной 15 метров, а наибольшая горизонтальная досягаемость составляет 38 метром на основной стреле.

На кране КС-75721 реализована интеллектуальная система управления, включающая электрогидравлическое пропорционалное управление всеми исполнительными механизмами и двигателем шасси, а так же приборы безопасности. Благодаря ей достигнута значительная экономия топлива, повышено качество и точность отработки команд крановщика, увеличена информативность выполняемых процессов отображаемых на большом мониторе в кабине оператора. Появилась возможность технической диагностики узлов и механизмов автомобильного крана. Джойстики, кнопки позволили очень комфортно осуществлять весь комплекс крановых  работ, результаты которых в режиме реального времени выводятся на экран.

Ограничитель грузоподъемности функционально интегрирован в данную систему и позволяет не только контролировать все операции, но и автоматически пресекает возможность выполнения аварийных команд, оповещает о возникшей угрозе при приближении стрелы к линии электропередач.

Технические характеристики автокран КС-75721 Галичанин

Базовое шасси Volvo FM400 (8х4)
Двигатель (модель/мощность кВт) D13A380 (285)
Грузоподъемность мах./вылет: 70 тонн / 3,2 м
Грузовой момент, т/м 231
Масса, кг 44000 (с удлинителем и противовесами)
Габарит, мм 14120х2500х3980
Размер стрела/гусек, м 11,7-42/9 или 15
Высота подъема, м (стрела/гусек) 42,5/57,3
Вылет, м (стрела/гусек) 38
Опорный контур полный (вдоль/поперек оси крана перед/поперек оси крана зад ), мм 7560/7200/7200

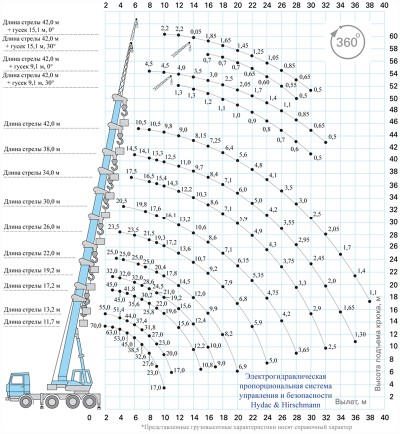

Грузовысотные характеристики

Кран КС-75721 установлен на полный опорный контур, стрела обозначена в 10 положениях, грузоподъемность 70 тонн стрела 11,7м., гусек длина 15 и 9 метров в двух положениях 0 и 30 градусов к оси стрелы, зона работы 360 градусов.
