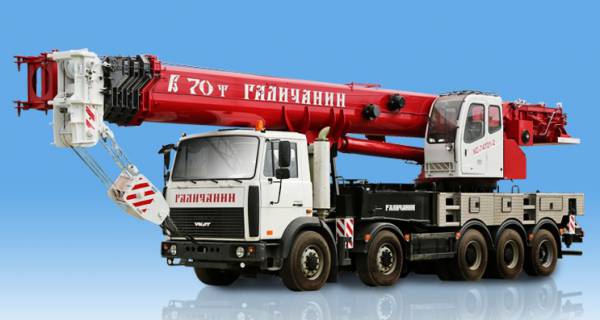

Автокран КС-75721-2 Галичанин 70 тонн: Фото

Автокран КС-75721-2 Галичанин грузоподъемностью 70 тонн на подкрановом шасси МЗКТ-750120-121 (10х4) способнен передвигаться по шоссе со скоростью до 50 км/ч с успехом используется в условиях современной плотной городской застройки на строительных объектах различного профиля. Он обладает достаточно хорошей маневренностью благодаря 3-м управляемым осям, первой, второй и пятой. Низкий центр тяжести совместно с большим опорным контуром 7,56х7,2м обеспечивает хорошую устойчивость автомобильному крану.

Овоидная стрела состоящая из пяти секций, новая эффективная система управления крановыми операциями типа Load Sensing от компании HYDAC (Германия), двухступенчатый гусек 9+6=15м, дополнительные противовесы отдельно перевозимые, возможность телескопирования на крюке до шести тонн груза и другие инновации обеспечивают высокую надежность крану КС-75721-2.

Для крановщика предусмотрена современная кабина с панорамным остеклением, удобное кресло на пневмоподвеске, климатическая установка создающая прекрасные условия для работы летом и зимой, современные многофункциональные джойстики и кнопочное управление всеми процессами, приборная панель с информативным дисплеем, автоматическая защита от перегрузки. Предусмотрен механизм опрокидывания кабины в вертикальной плоскости на угол до 25 градусов при выполнении работ на большой высоте.

Регулируемый аксиально поршневой насос крановой установки объемом 80куб.см. приводится в действие от КОМ двигателя шасси. Интеллектуальная система управления позволяет сократить расход топлива на величину около 20%, а также увеличивает диапазоны скоростей выполняемых операций и плавность их выполнения. Рабочая зона 360 градусов.

Технические характеристики автокран КС-75721-2 Галичанин

Базовое шасси МЗКТ-750120-121 (10х4)
Двигатель (модель/мощность кВт) ЯМЗ-651 (302)
Грузоподъемность мах./вылет: 70 тонн / 3,2 м
Грузовой момент, т/м 231
Масса, кг 42960 (без противовесов)
Габарит, мм 14660х2500х3980
Размер стрела/гусек, м 11,7-42/9,1 или 15,1
Высота подъема, м (стрела/гусек) 43,1/58,1
Вылет, м (стрела/гусек) 38
Опорный контур полный (вдоль/поперек оси крана перед/поперек оси крана зад ), мм 7560/7200/7200

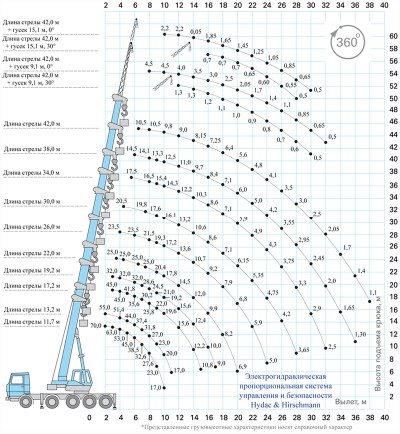

Грузовысотные характеристики

На схеме грузовысотных характеристик КС-75721-2 стрела максимально поднята вверх, на оголовке смонтирован гусек 15,1м и 9,1 м под углами 0 и 30градусов к стреле.
