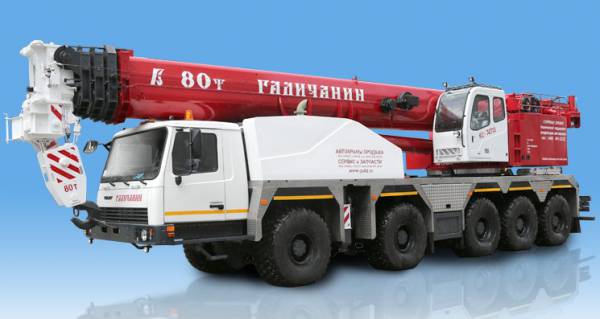

Автокран КС-74713 Галичанин 80 тонн: Фото

Автокран КС-74713 Галичанин грузоподъемностью 80 тонн на базе автомобиля-вездехода МЗКТ-790200 (10х10) является одним из немногих в России, оборудованном «умной» системой управления, способной в автоматическом режиме отслеживать все параметры гидросистемы, включая сигналы приборов безопасности и принимать решения о необходимых в данный момент оборотах приводного двигателя шасси, блокировке команд крановщика способных спровоцировать аварийную ситуацию, а так же выводящей управляющие команды на совершенно другой уровень качества связанный с точностью и быстротой их выполнения. Главным звеном служит центральный процессор, обрабатывающий поступающую информацию, которая отображается на экране монитора в кабине крановщика в виде графических изображений и цифровой индикации, а так же служит для формирования управляющих команд для ряда исполнительных крановых механизмов, включая приводной двигатель.

Результат, значительное сокращения потребляемого топлива, расширенный диапазон регулирования скоростей рабочих движений и большая плавность в работе (отсутствие рывков). Управление производится хорошо всем известными джойстиками, которые служат инструментов воплощающим в движение все крановые механизмы управляемые электрогидравлической пропорциональной системой. Повышение безопасности обеспечено непрерывностью сигналов от ограничителя грузоподъемности и мгновенным реагирование центрального процессора на эти сигналы, что значительно повысило безопасное проведение грузоподъемных работ. Комплектующие для гидросистемы поставляет немецкая компания Hydac, которая и выполнила вест комплекс проектных работ по внедрению новой системы управления для автокрана КС-74713, а приборы безопасности нового поколения разработаны и изготовлены фирмой Hirshmann (Германия).

Крановая установка КС-74713 целиком изготовлена Галичским автокрановым заводом, в которой реализованы самые последние достижения в области краностроения. Особо следует выделить телескопическую стрелу длиной 48 метров, из пяти секций овоидного профиля, которая позволяет поднимать крюк на высоту до 49 метров, при вылете 42 метра. Опорный контур 8470/7600мм создают телескопические 2-х секционные опоры, выдвигаемые гидроцилиндрами из интегрированных в нижнюю рамы направляющих. Жесткость стрелы позволяет телескопировать грузы массой до 12000кг. Кроме того кабина крановщика имеет устройство для опрокидывания ее на угол до 25 градусов, что позволяет облегчить визуальный контроль груза при монтажных операциях на максимальных высотах. В ряде случаев возможно использовать не полный опорный контур 8470х5300мм. У шасси МЗКТ-790200 все мосты ведущие, первый, второй, четвертый и пятый управляемые.

Технические характеристики кран КС-74713 Галичанин

Базовое шасси МЗКТ-790200 (10х10)
Двигатель (модель/мощность кВт) ТМЗ-8431.10
Грузоподъемность мах./вылет: 80 тонн / 3,0 м
Грузовой момент, т/м 282,8
Масса, кг 60000
Габарит, мм 15080х3000х4000
Размер стрела, м 12,6-48
Высота подъема, м (стрела) 49
Вылет, м (стрела/гусек) 42
Опорный контур полный (вдоль/поперек оси крана), мм 8470х7600

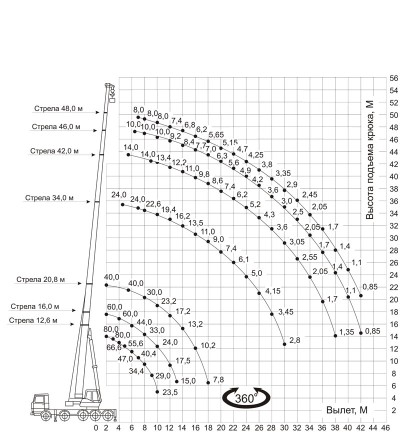

Грузовысотные характеристики

Зона крановой работы составляет 360 градусов, грузовысотные характеристики снимались для 7 промежуточных положений основной стрелы, максимальная грузоподъемность 80 тонн для стрелового оборудования в положении тыл.
