Автокран КС-55732-28 Челябинец 25 тонн: Фото

Автокран КС-55732-28 Челябинец представляет рестайлинг базовой 25 тонной модели КС-55732 получившей совершенно новую телескопическую четырехсекционную стрелу длиной 28 метров при возможности реализации заявленных грузовысотных характеристик в круговой зоне 360 градусом и возможности телескопировать до 6000 кг груза на крюке. В качестве подкранового шасси предлагаются вездеходные и магистральные автомобили известных марок КамАЗ, МАЗ, УРАЛ, которые в значительной степени определяют сферу использования данной модели в части уровня подготовки базовых площадок и подъездных дорог.

Сама крановая установка с учетом использования гуська длиной 7 метров, большого опорного контура обеспечивающего хорошую устойчивость в основном предназначена для выполнения монтажных работ как в строительстве, так и других областях, например ЖКХ, водоканалы, ремонт теплосетей, обустройство инфраструктуры промышленных объектов и т.п.

Основной изюминкой в данном проекте является конечно выдвижная стрела , которая хотя и имеет классическое прямоугольное сечение которое сегодня у краностоителей не фаворе, тем не менее для Челябинкого механического завода ее проектирование, а тем более освоение серийного производства явилось огромным инновационным шагом вперед. Ее создание потребовало решить массу технических вопросов, таких как гибка заготовок в прессовом производстве, сварка и контроль швов, окраска и самое главное реализовать в металле комбинированный механизм выдвижения всех 4-х секций, включая сборку, обслуживание. Как показала практика, проект удался. Кран КС-55732-28 Челябинец получился надежным и эффективным при его использовании на всех видах грузоподъемных работ благодаря возможности без переустановки обслуживать с малым расходом топлива огромную площадь не менее 2200 квадратных метров.

Кран КС-55732-28 технические характеристики

Шасси / Масса крана конструктивная, т / Габаритные размеры, м:
- УРАЛ-4320 (6х6) / 22,74 / 11,2х2,5х3,8;
- КамАЗ-43118 (6х6) / 22,32 / 11,2х2,5х3,8;
- КамАЗ-65111 (6х6) / 22,5 / 11,2х2,5х3,8;
- КамАЗ-65115 (6х4) / 22,45 / 11,2х2,5х3,8;
- МАЗ-6312В3 (6х4) / 23,25 / 11,2х2,5х3,75.
Наибольшая грузоподъемность /вылет (мах): 25 тонн / 3,2 м
Грузовой момент , т/м 80
Размер стрелы, м 10,1-28,1
Вертикальная досягаемость мах. (стрела/гусек), м 27,3/34,5
Параметры вылета, м 2,2-26,5
Производительность посадки, м/мин 0,3
Опорный контур, мм 6100х6000

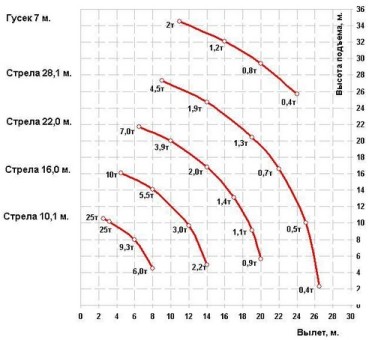

Челябинец КС-55732-28 грузовысотные характеристики

На диаграмме грузоподъемности автокрана КС-55732-28 обозначены четыре кривых для основной стрелы и одна для гуська установленного на четвертой секции. Наибольший вылет получен развернутой стрелой 28,1 м., а грузоподъемность 25 тонн втянутыми секциями размером 10,1м.
