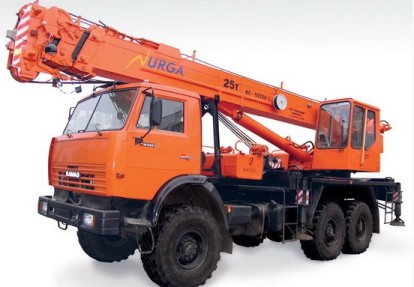

Автокран КС-55722 Юргинец 25 тонн: Фото

Основные отличительные особенности которые имеет автокран КС-55722 "Юргинец" от своих собратьев по продуктовой линейке 25 тонных машин производства Юргинского машиностроительного завода, это рабочая зона 290 градусов с уменьшенной грузоподъемностью в передней части крана, только 6-ти кратная запасовка троса, стандартный вариант кабины оператора с гидравлическим сервоуправлением двумя джойстиками гидромоторами редукторов лебедки и поворота, а так же гидроцилиндрами выдвижения трех секций стрелы и ее подъема, наличием специального магазина для укладки в него при перевозке крюковой обоймы на нижней раме за кабиной подкранового шасси КамАЗ-65111 с тремя ведущими мостами (первый управляемый).

Не большие внешние размеры и настоящее вездеходное шасси позволяющее свободно передвигаться по очень плохим дорогам и одновременно по автострадам со скоростью до 60 км/ч позволяют использовать  кран КС-55722 на многих объектах для самых различных работ связанных с перемещением любых грузов массой до 25 тонн. Это могут быть теплотрассы, водоводы, трансформаторные подстанции, жилые и административные здания высотой не более 27 метров, складские комплексы и т.п., а наличие сервоуправления и при монтажных работах требующих определенной плавности движений.

В качестве привода гидронасоса традиционно для автомобильных кранов данной весовой категории используется двигатель шасси через коробку отбора мощности. Для ускорения допускается одновременно осуществлять сразу несколько движений, например выдвижение секций стрелы и вращение поворотной платформы. В особых случаях можно телескопировать стрелой грузы до 4500 кг. Для контроля за ситуацией имеется ограничитель предельного груза (ОНК-140) предназначенный для информирования крановщика о текущих загрузках, вылетах, высоте подъема стрелы, а при перегрузке автоматически отключающий работу крановых механизмов. Имеется защита от опасного напряжения подающая сигнал о близком нахождении стрелы от проводов ЛЭП.

Дополнительно можно заказать удлинитель стрелы, который перевозится прямо на стреле и приводится в рабочее состояние одним человеком.

Технические характеристики кран КС-55722

Шасси КамАЗ-65111 (6х6)
Грузоподъемность / вылет, т 25 / 3,2
Грузовой момент т/м 80
Масса крана снаряженная, кг 21800
Габарит транспортный, мм 10150х2500х3850
Длина стрелы, м 8,3 -20
Высота подъема мах. (стрела/гусек), м 20,5/27,4
Вылет мах. (стрела/гусек), м 18,8/23,2

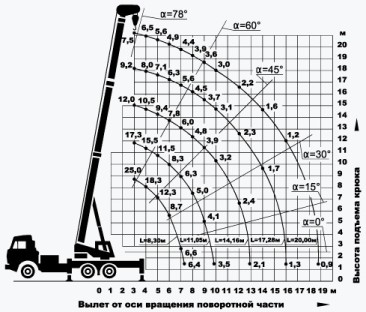

Грузовысотные характеристики

Кран КС-55722 на диаграмме представлен для основной рабочей зоны «стрела назад», в которой возможно поднимать грузы 25 тонн на втянутой телескопической стреле длиной 8,3м. Ограничения в зоне 290 градусов существуют при приближении стрелы к кабине шасси.
