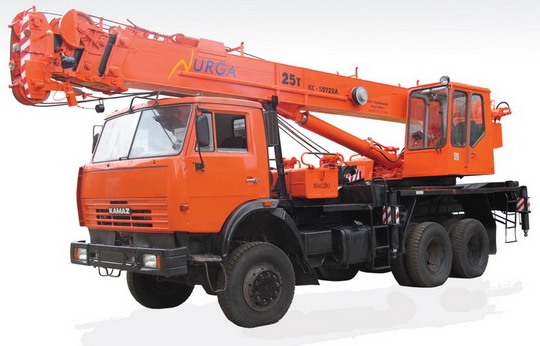

Автокран КС-55722 А Юргинец 25 тонн: Фото

При разработке проекта автокрана КС-55722 А "Юргинец" ставилась задача создать бюджетный вариант не дорого грузоподъемного механизма с трехсекционной стрелой, который бы с минимальными физическими усилиями за короткое время трансформировался без перепасовки грузового каната в четырехсекционный экземпляр при заданной грузоподъемности 25 тонн. В качестве подкранового шасси был выбран беспроигрышный вариант  внедорожника КамАЗ-53228 (6х6).

Как показали испытания задумка удалась и модель крана КС-55722 А с подобным удлинителем стрелы является единственной серийно производимой в России. Что касается элементов металлоконструкции, то здесь нет каких либо новаций по применяемым материалам и технологиям. Единственно стоит упомянуть, уникальный для мобильного краностроения в нашей стране, гидравлический сервопривод для управления крановыми механизмами с использованием современных джойстиков, который в совокупности с импортными комплектующими примененными в двухконтурной гидросистеме позволил повысить четкость и плавность крановых работ на этой модели, в том числе при их совмещении в рабочей зоне 290 градусов.

Технические характеристики кран КС-55722 А

Шасси КамАЗ-53228 (6х6)
Грузоподъемность / вылет 25 тонн / 3,2 м
Грузовой момент т/м 80
Масса крана снаряженная, кг 21500
Габарит транспортный, мм 10320х2500х3850
Размер стрелы, м 11 -22,2
Высота подъема мах. (стрела/выдвижной гусек), м 20,7/26,5
Досягаемость основной стрелы по горизонту мах., м 19
Подстреловое пространство с гуськом мах., м 22,5
Телескопирование, кг 4500

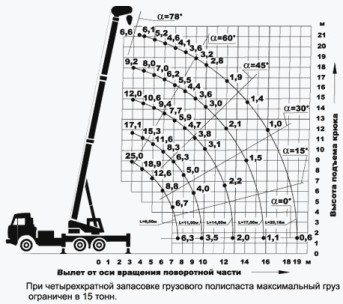

Грузовысотные характеристики

Грузовысотные характеристики на автокран КС-55722 А в полном объеме имеют не менее трех диаграмм, которые учитывают разрешенную рабочую зону и кратность выбранной запасовки троса. Ниже приведена иллюстрация основной области крановых работ в секторе 228 градусов, допускающую подъем грузов массой 25 тонн выдвинутой стрелой без удлинителя.
