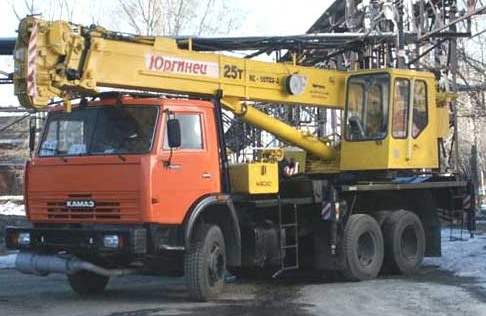

Автокран КС-55722-2 Юргинец 25 тонн: Фото

Автокран КС-55722-2 "Юргинец" отличается от базовой 25 тонной версии меньшей рабочей зоной составляющей 286 градусов и массой, а так же подкрановым дорожным шасси КамАЗ-65115. Не большие габаритные размеры позволяют уютно чувствовать себя этой модификации в стесненном периметре современной строительной площадки при температурах от плюс 40 до минус 40 градусов и уверенно передвигаться по шоссе со скоростью до 60 км/ч.

Отдельные секции стрелы коробчатой формы собираются в сварочном кондукторе из четырех длинных листовых заготовок из стали 10ХСНД, а затем свариваются по определенной технологии четырьмя продольными швами. Такая методика менее трудоемка и затратна, однако конструкция получается сильно утяжеленной по сравнению с технологией производства подобных конструкций из гнутых профилей. Для нивелирования этого нюанса, а так же завышенного центра тяжести крановой установки, конструкторам пришлось применить ряд интересных технических решений в конструкции нижней опорной рамы исключающей уменьшение жизненного цикла трансмиссии, ходовой и рамы базового автомобиля.

Что касается рабочего места оператора, то оно организовано не самым лучшим образом с точки зрения эргономики и удобства управления крановыми механизмами при помощи двух джойстиков гидравлического сервопривода. С целью унификации и уменьшения расходов была использована кабина предназначенная для механической системы управления четырьмя рычагами от предыдущих изделий. В результате конструктора сделали все возможное для максимально удобной организации рабочего пространства крановщика, но тем не менее вход и выход из кабины очень не удобен, рукоятки джойстиков расположены далековато от кресла оператора и мышцы рук при длительной работе постоянно напряжены.





















В качестве опции возможно приобретение удлинителя трехсекционной стрелы . В некоторых агрегатах и гидросистеме применяются комплектующие иностранного производства, что совместно с удачной общей компоновкой узлов и использования дорожного шасси КамАЗ-65115 позволяет несколько снизить расход топлива при эксплуатации крана КС-55722-2 в рабочем режиме. Свободный доступ к механизмам упрощает сервисные и ремонтные работы, большинство из которых могут быть выполнены силами крановщика.

Технические характеристики кран КС-55722-2

Шасси КамАЗ-65115 (6х4)
Грузоподъемность / вылет, т 25 / 3,2
Грузовой момент т/м 80
Масса крана снаряженная, кг 20270
Габарит транспортный, мм 10150х2500х3850
Длина стрелы, м 8,3 -20
Высота подъема мах. (стрела/гусек), м 20,5/27,4
Вылет мах., м 23,2

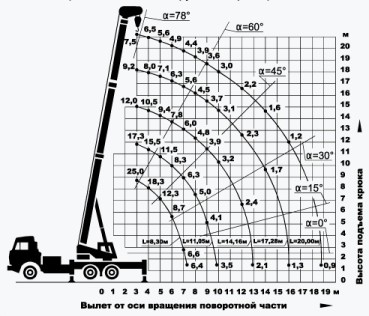

Грузовысотные характеристики

Замеры массы поднимаемых сертифицированных грузов для автокрана КС-55722-2 осуществлялись в пяти промежуточных позициях длины стрелы и с углами ее наклона от 0 до 78 градусов. Диаграмма представлена для рабочего пространства основной грузовой характеристики, в зоне близкой к кабине шасси вес поднимаемых грузов несколько меньше.
