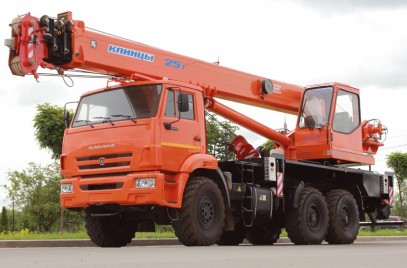

Автокран КС-55713-5К-3 Клинцы 25 тонн: Фото

Автокран КС-55713-5К-3 Клинцы входит в группу 25 тонных машин третьей серии Клинцовского завода, имеющих телескопическую стрелу длиной 28 метров. Вездеходное подкрановое шасси КамАЗ-43118 (6х6) являет собой яркий образец отечественного автопрома спроектированного специально для преодоления настоящего бездорожья и обладающего для этого уникальной трансмиссией с оригинальной КП и и раздаточной коробкой с соответствующими функциями. Радиус разворота КамАЗ-43118 составляет 13,2 метра и для реализации своих амбиций внедорожника ему нужен простор. Поэтому модель КС-55713-5К-3 чувствует себя уверенно только на работах выполняемых преимущественно в полевых условиях, это сооружение объектов инфраструктуры на новых месторождениях нефти и газа, монтаж оборудования на компрессорных станциях ниток газопроводов и т.п.

Особенности:
Наличие отдельно возимых противовесов массой 1500 кг., для которых на нижней опорной раме есть стол-домкрат, который управляется отдельным гидрораспределителем при смене грузов в кассете поворотной платформы.
На поворотной платформе стационарно закреплен противовес 400 кг.
Возможно телескопирование 6т груза на крюке.
Рабочая зона 360 градусов с ограничением, основная 240 град.
Из инновационных решений, 4-х секционная стрела прямоугольного профиля с модернизированным приводом выдвижения секций, сделана из высокопрочной стали и применением современных технологий, оборудования, включая сварочное.

Кабина классического стиля родом из 90-х годов прошлого столетия имеет довольно приличное подрессоренное кресло типа Пилот, сидя за которым крановщик архаичными рычагами управляет крановыми механизмами, а двигателем шасси обычной педалью газа. Правда имеется сдвижная дверь, которая значительно упростила проникновение в кабину оператора. Присутствуют необходимые приборы безопасности, включая автоматический самописец, регистрирующий в своей памяти все сигналы от датчиков мониторящих крановые работы.

Технические характеристики автокран КС-55713-5К-3

Базовое шасси КамАЗ-43118 (6х6)
Грузоподъемность мах./вылет: 25 тонн / 3,2 м
Грузовой момент, т/м 78,4
Масса крана конструктивная, кг 21900
Габариты транспортные, мм 11800х2500х3980
Длина стрелы, м 9,5-28
Высота подъема крюка мах. (стрела/гусек), м 28,3/37,4
Вылет диапазон, м 2,5-26
Опорный контур (вдоль/поперек оси крана), мм 4900х5800

Грузовысотные характеристики

Диаграмма характеристик включает рабочие зоны 360 и 240 градусов, грузоподъемность 25 тонн только в правом секторе, а стрела крана КС-55713-5К-3 с гуськом 9 метров находится последовательно в десяти промежуточных положениях.
