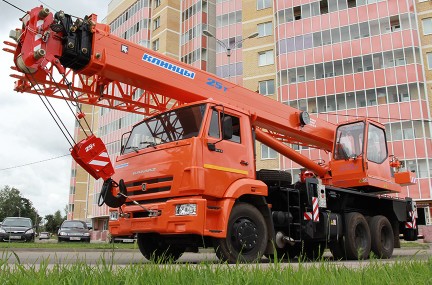

Автокран КС-55713-1К-3 Клинцы 25 тонн: Фото

Автокран КС-55713-1К-3 Клинцы грузоподъемностью 25 тонн на шасси КамАЗ-65115 самый востребованный в продуктовой линейке производства Клицовского завода, имеющих четырехсекционную стрелу длиной 28 метров. Кроме приличных технических характеристик этому конечно способствует самая низкая на данную модификацию из 4-х предлагаемых моделей (1К; 3К; 5К и 6К с литерой три), установленная производителем.

Особо следует отметить конструкцию телескопической стрелы изготовленной с применением специальных сталей, оборудования и технологий доступных далеко не всем крановым заводам в России. Каждая из секций собирается из двух длинных штампованных заготовок на специальных стапелях и затем сваривается двумя непрерывными швами, качество которых проверяется ультразвуковыми приборами. Операции гибки и сварки высокопрочных сталей освоены в России совсем недавно и заводчане гордятся, что имеют возможность предложить на рынке технику отвечающую самым высоким стандартам.

Однако отличная стрела не определяет все характеристики крана КС-55713-1К-3. На данных модификациях оставлен без изменения грузовой момент 78,4тм, а это означает, что несмотря на облегченную стрелу имеющую новую систему выдвижения секций, для достижения вылета 26 метров потребовался набор противовесов общей массой 1670 кг, которые очень легко устанавливаются при помощи специального приспособления в магазин поворотной платформы. Противовесы перевозятся на нижней опорной раме крана за кабиной водителя шасси в пределах строительной площадки.

Разработчики модификации КС-55713-1К-3 Клинцы допускают возможность выполнения очень важной операции при монтажных работах, как телескопирование стрелой грузов весом до 6т., а так же монтаж на оголовке стрелы облегченного гуська длиной девять метров. В критических случаях возможен подъем грузов на сдвинутых аутригерах. Анонсированная рабочая зона 360 градусов на самом деле предполагает наличия основного сектора 240 град., где действительно разрешается поднимать груз массой 25 тонн. Управление крановой работой осталось так же механическим, хотя и с определенными улучшениями в комфортности.

Следует сказать, что на кране применяются импортные комплектующие итальянского производства, это редукторы планетарного типа в узлах главного подъема и поворота с дисковыми тормозными механизмами.

Технические характеристики автокран КС-55713-1К-3

Базовое шасси КамАЗ-65115 (6х4)
Грузоподъемность мах./вылет: 25 тонн / 3,2 м
Грузовой момент, т/м 78,4
Масса крана конструктивная, кг 22750
Габариты транспортные, мм 11800х2500х3830
Длина стрелы, м 9,5-28
Высота подъема крюка мах. (стрела/гусек), м 28,3/37,4
Вылет диапазон, м 2,5-26
Опорный контур (вдоль/поперек оси крана), мм 4900х5800

Грузовысотные характеристики

Грузовысотные характеристики КС-55713-1К-3 фиксировались для 10 промежуточных состояний телескопической стрелы прямоугольного профиля с девяти метровым удлинителем на оголовке. Грузоподъемность 25 т возможна только в секторе 240 градусов при заднем расположении собранной стрелы и при наличии противовесов.
