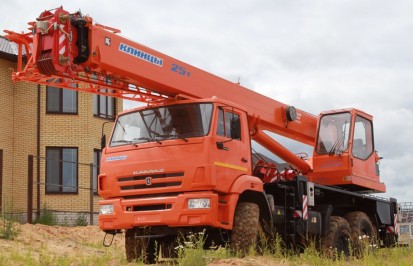

Автокран Клинцы КС-55713-5К-2 25т: Фото

Автокран Клинцы КС-55713-5К-2 грузоподъемностью 25т имеет характеристики крановой установки, включая подкрановое шасси КамАЗ-43118 (6х6), соответствующие параметрам ближайших аналогов. На этой модели установлена стрела общей длиной 24 метра состоящая из трех секций изготовленных из высокопрочных стальных листов согнутых в «П» образные полукороба и затем сваренные на автоматических линиях роботизированными комплексами. На конце стрелы предусмотрен монтаж удлинителя массой 450 кг, в двух положениях, прямо и с наклоном в тридцать градусов. Для повышения устойчивости на поворотной раме имеется постоянный груз массой 400 кг. По инструкции разрешается выдвигать секции стрелы с грузом на крюковой обойме до 6000 кг. Допускается работа на сближенных опорах аутригеров.

Управление крановыми механизмами производится из кабины крановщика рычагами посредством системы тяг, при этом можно совмещать сразу несколько операций (подъем стрелы и поворот платформы и т.п.). Рабочая зона 360 градусов, с ограничением в передней части шасси.

Технические характеристики автокран КС-55713-5К-2

Базовое шасси КамАЗ-43118 (6х6)
Поднимаемый груз мах./вылет: 25 тонн / 3,2 м
Грузовой момент, т/м 78,4
Масса автокрана конструктивная, кг 21050
Габариты транспортные, мм 12000х2500х3930
Длина стрелы, м 10-24
Высота подъема крюка мах. (стрела/гусек), м 23,9/31,5
Вылет диапазон, м 2-20
Опорный контур (вдоль/поперек оси крана), мм 4900х5800

Грузовысотные характеристики

Автокран Клинцы г/п 25 т модели КС-55713-5К-2 при фиксировании данных реальной грузоподъемности установлен на ровной площадке, опоры в штатном положении 4,9х5,8м. Замеры на дуге 250 градусов, основной подъем грузом от 25 тонн и зона 360 град. с грузами меньшей массы. Телескопическая стрела в шести промежуточных положениях.
