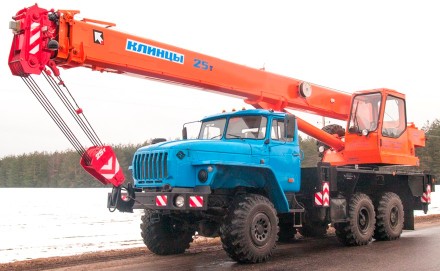

Автокран Клинцы КС-55713-3К-2 25т: Фото

Автокран Клинцы КС-55713-3К-2 на полноприводном автошасси УРАЛ-5557 поднимает грузы до 25т на основной 3-х секционной стреле только в рабочем секторе 250 градусов. Подъем груза в круговую ограничен 15 тоннами, что естественно несколько не удобно и в ряде случаев требуется переустановка крана. Данный недостаток компенсируется высокими внедорожными способностями данной модификации, обусловленными подкрановым шасси с односкатной ошиновкой и наличием раздатки включающей межосевые и межколесные блокировки. Капотный вариант кабины шасси несколько по другому формирует развесовку по осям, что более благоприятно влияет на возможность преодолевать очень сильное бездорожье, наличие автоматической подкачки всех шести шин позволяет увеличивать площадь их контакта с почвой.

Телескопическая стрела 24 метра с удлинителем 7,5 метров максимально увеличивают подстреловое пространство, чему способствует большой опорный контур 4,9х5,8м. При монтаже в стесненных условиях допускается работа на втянутых опорах и выдвижение секций стрелы с грузом не более 6т. От опрокидывания страхует ограничитель грузоподъемности, который формирует сигналы в цифровом виде отображаемые на экране в кабине крановщика и при превышении массы поднимаемого груза больше 25 т автоматически блокируются крановые операции.

Технические характеристики автокран КС-55713-3К-2

Базовое шасси УРАЛ-5557 (6х6)
Поднимаемый груз мах./вылет: 25 тонн / 3,2 м
Грузовой момент, т/м 78,4
Масса автокрана конструктивная, кг 21000
Габариты транспортные, мм 12000х2500х3820
Размер стрелы, м 10-24
Высота подъема крюка мах. (стрела/гусек), м 23,9/31,5
Вылет диапазон, м 2-20
Опорный контур (вдоль/поперек оси крана), мм 4900х5800

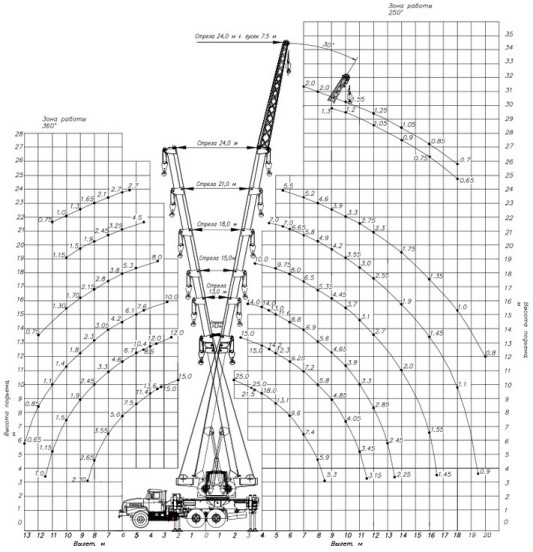

Грузовысотные характеристики

Ниже представлен автокран Клинцы КС-55713-3К-2 с дополнительным противовесом 750кг, рабочая зона состоит из двух частей, основная 250 градусов, где возможна грузоподъемность 25 т и с ограничениями 360 град. (впереди машины).
