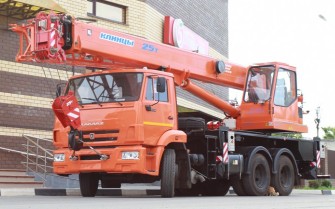

Автокран Клинцы КС-55713-1К-2 25т: Фото

Автокран Клинцы КС-55713-1К-2 грузоподъемностью 25т на автомобильном шасси КамАЗ-65115 (6х4) входит во вторую группу продуктовой линейки Клинцовского завода машин средней грузоподъемности с увеличенной до 24 метров телескопической стрелой и оставленным без изменения грузовым моментом 78,4тм. Для сохранения грузовысотных характеристик пришлось увеличить постоянный противовес на поворотной платформе до 750 кг, что естественно увеличило снаряженный вес всей машины, зато позволило поднимать крюк до 31,5 метра на удлинителе, ну и естественно увеличить стоимость модели по сравнению с аналогом из первой группы (КС-55713-1К-1).

Осталась возможность работы на сближенных опорах и телескопирования грузов до 6000кг. Имеется гусек решетчатый облегченный закрепляемый на боковой части стрелы при транспортировке и приводимый в рабочее положение силами одного крановщика без посторонних грузоподъемных средств. Стреловое оборудование укомплектовано набором датчиков ограничителя грузоподъемности, блока координатной защиты и модуля МЗОН, позволяющие безопасно эксплуатировать данную модификацию автокрана в любых условиях от минус 40 до плюс сорока градусов. Основная рабочая зона 250 градусов, на остальной дуге 110 град.(над кабиной шасси) максимальная грузоподъемность не более 15т.

Технические характеристики автокран КС-55713-1К-2

Максимальная грузоподъемность автокрана Клинцы данной модификации 25т реализуется только в рабочей зоне 250 градусов на полностью втянутой стреле.

Базовое шасси КамАЗ-65115 (6х4)
Поднимаемый груз мах./вылет: 25т / 3,2 м
Грузовой момент, т/м 78,4
Масса автокрана конструктивная, кг 20320
Габариты транспортные, мм 12000х2500х3690
Размер стрелы, м 10-24
Высота подъема крюка мах. (стрела/гусек), м 23,9/31,5
Вылет диапазон, м 2-20
Опорный контур (вдоль/поперек оси крана), мм 4900х5800

Грузовысотные характеристики

График характеристик грузоподъемности сдвоенный, для зоны рабочей 250 и 360 градусов с уменьшенной грузоподъемностью, трехсекционная телескопическая стрела в 6 промежуточных точках с гуськом на оголовке. Удлинитель длиной 7500мм прямо и наклоном 30 град.
