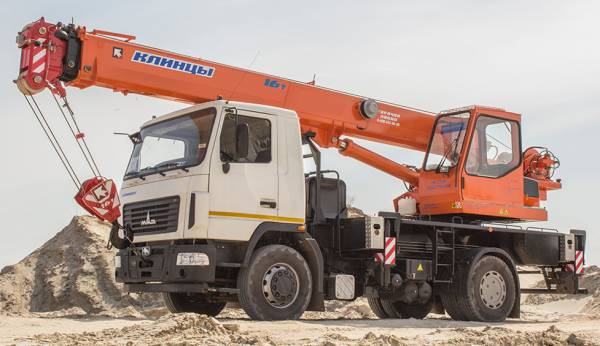

Автокран Клинцы КС-35719-5-02 16 тонн: Фото

Автокран КС-35719-5-02 Клинцы грузоподъемностью 16 тонн благодаря самому популярному в России подкрановому шасси МАЗ-5340В2 (4х2) пользуется большим спросом на рынке грузоподъемной техники. Он по сути является самым доступным у, с очень не плохими техническими характеристиками, легким строительным краном, способным производить всевозможные погрузочно/разгрузочные работы с самым широким ассортиментом грузов и одновременно осуществлять монтажные операции в рамках своих грузовысотных параметров на строительных объектах самого разного профиля.

Простота конструкции, высокая надежность всех узлов и механизмов, их функциональность, вот те слагаемые успеха  крана КС-35719-5-02 Клинцы, проект которого был сделан и воплощен в металле специалистами Клинцовского автокранового завода. Крановая установка имеет надежную и прочную телескопическую стрелу состоящую из трех секций выдвигаемых гидро-механическим приводом (гидроцилиндр и полиспасты), жесткую нижнюю опорную раму и установленную на ней поворотную платформу сделанные из стали 10ХСНД, гидравлические выдвигаемые аутригеры, кабину крановщика с круговым остеклением и оборудованную удобным креслом.

На автомобильном кране стационарно установлен противовес массой 750 кг, имеется удлинитель стрелы длиной 7500мм массой 350кг, а так же допускается телескопирование на крюке разных грузов массой до 2500кг. К сожалению для удешевления данного проекта управление крановыми механизмами в существующей гидросхеме производится механически, рычагами, что не очень удобно но надежно.

Технические характеристики автокран КС-35719-5-02

Базовое шасси: МАЗ-5340В2 (4х2)
Поднимаемый груз мах./вылет: 16 тонн / 3,2 м
Грузовой момент, т/м 51,2
Масса автокрана конструктивная, кг 16770
Габариты транспортные, мм 10000х2500х3990
Размер стрелы, м 8-18
Высота подъема крюка мах., м 18,4
Вылет диапазон, м 2,5-17
Опорный контур (вдоль/поперек оси крана), мм 4300х5200

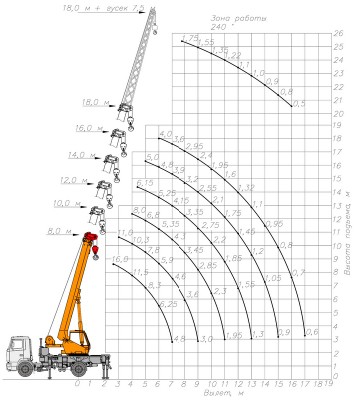

Грузовысотные характеристики

Грузовысотные характеристики изображены на схеме для модели КС-35719-5-02 установленной на опоры и рабочей зоне 240 градусов, для шести позиций стрелы с гуськом на оголовке.
