Автокран Ивановец КС-69731 60 тонн: Фото

Автокран Ивановец грузоподъемностью 60 тонн с индексом КС-69731 с технической точки зрения не является выдающейся машиной для своего класса грузоподъемных механизмов. Если посмотреть внимательно на график грузовысотных характеристик, то он практически совпадает с аналогичной схемой для автокрана грузоподъемностью 50 тонн. Для максимально поднятой стрелы показатели полностью совпадают, кроме грузоподъемности при минимальной длине стрелы, которая составляет 60 тонн, а для удлинителей совпадение полное. Лишь на средних и максимальных вылетах грузоподъемность увеличивается в среднем на 6%. Это объясняется использованием 5-и секционной овоидной стрелы, что и на модели КС-65731 (50 т), включая удлинители 9 и 15 метров. Овоидная стрела имеет большой запас прочности на изгиб и кручение, что и позволило использовать ее для данной модели. Таким образом наибольшая высота подъема крюка основной стрелы 40 метров и с удлинителем 54,5 м. Досягаемость горизонтальная до 36 метров. Зона работы 360 градусов. Наибольший грузовой момент 196 тм. Также у этих кранов одинаковый опорный контур формата 8160/8160, кабина и другие основные узлы.

Для монтажа крановой установки использовано вездеходное шасси БАЗ-690902 (8х8) с торсионной подвеской колес, возможностью межосевой блокировки в раздаточной коробке, дизельным двигателем ЯМЗ-7511.10 мощностью 400 л.с., способным перемещать автомобильный кран КС-69731 массой 42000 кг., на дорогах общего пользования со скоростью до 80 км/ч., при габаритах транспортных 13100/2746/3990 мм. Имеется возимый отдельно противовес массой 8000 кг, который быстро монтируется специально предусмотренными механизмами на кране.

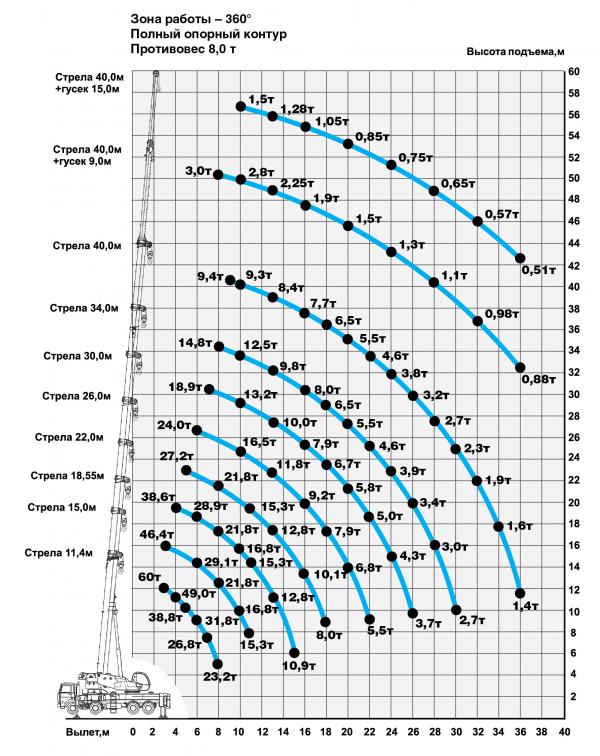

Грузовысотные характеристики автокрана грузоподъемностью 60 тонн модели КС-69731 на шасси БАЗ

На схеме грузовысотной характеристики видно, что грузоподъемность автокрана 60 тонн доступна при наименьшей длине стрелы 11,4 м., и наличии противовеса 8000 кг, полном опорном контуре с вывешенным на опорах кране.
