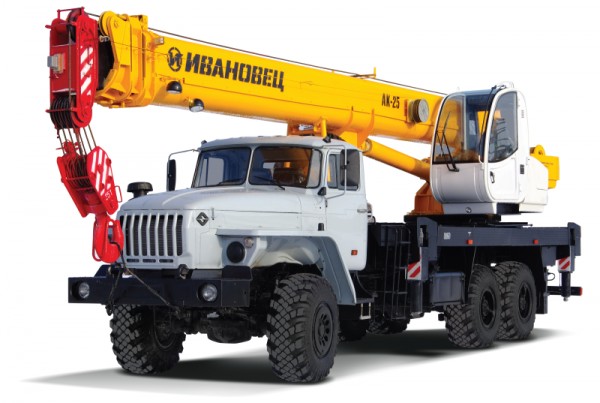

Автокран Ивановец КС-45717-1Р 25 тонн: Фото

Автокран Ивановец КС-45717-1Р на базе Урал-4320 грузоподъемностью 25 тонн представляет собой модификацию с модернизированной крановой установкой, которая имеет: телескопическую стрелу ОВОИДного профиля из 4-х секций длиной 30,7 м., увеличенный опорный контур 6000х5430 мм., регулируемый гусек, кабину оператора крана с увеличенным обзором и возможностью опрокидывания ее в вертикальной плоскости на заданный угол, увеличенный до 84,8 тм грузовой момент. Удлинитель стрелы длиной девять метров поставляется на заказ и может устанавливаться под углом 30 градусов по отношению к основной стреле.

Наибольшая досягаемость по горизонту с гуськом до 31 метра, а высота подъема крюка до 40,3 метра. Такие грузовысотные характеристики удалось достигнуть благодаря применению овоидного профиля телескопической стрелы и листовой стали с повышенными механическими характеристиками импортного производства. Следует отметить, что крановая работа возможна на неполном опорном контуре формата 2260х5430 мм. Общие размеры в транспортном положении составляют 11945х2500х3817 мм., при эксплуатационной массе всего 21950 кг.

Технические характеристики автокрана КС-45717-1Р Ивановец

Базовое шасси УРАЛ-4320
Модель двигателя (л.с.) ЯМЗ-53622 (240)
Грузоподъемность, т 25
Грузовой момент, т/м 84,8
Масса, кг 21950
Габарит, мм 11945х2500х3817
Высота подъема, м (стрела/гусек) 31,2/40,3
Вылет, м (стрела/гусек) 27/31
Опорный контур полный, м 6/5,43

Грузовысотные характеристики автокрана КС-45717-1Р Ивановец

Грузовысотные характеристики указаны для 7 положений основной стрелы, гусек прямо и с наклоном 30 градусов к оси стрелы, контур полный.
