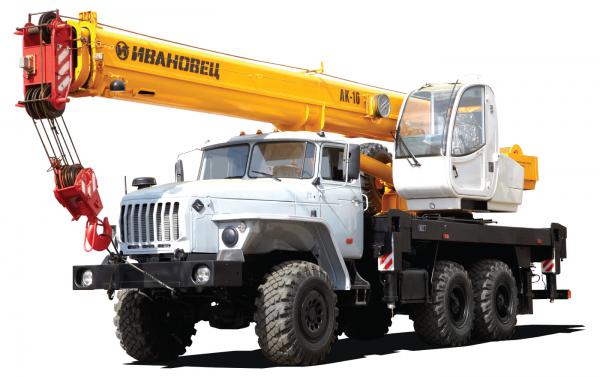

Автокран Ивановец КС-35714-10, овоид: Фото

Автокран Ивановец КС-35714-10 оборудуется телескопической овоидной стрелой состоящей из трех секций, кабиной крановщика нового дизайна имеющая возможность установки нужного угла наклона в вертикальной плоскости при подъеме и монтаже строительных конструкций на максимальной высоте подъема.

Максимальная грузоподъемность автомобильного крана КС-35714 составляет 16 тонн, а высота подъема основной стрелой / с гуськом до 22,72 и 30 метров соответственно. Наибольшая доступность по горизонту с удлинителем составляет 30 метров. В качестве подкранового шасси использован вездеход Урал-55571-40 производства Автомобильного завода Урал (Миасс).

Технические характеристики автокрана КС-35714-10 Ивановец

Базовое шасси Урал-55571-40
Модель двигателя (л.с.) ЯМЗ-536 (240)
Грузоподъемность, т 16
Грузовой момент, т/м 73
Масса, кг 20220
Габарит, мм 10880х2500х3810
Высота подъема, м (стрела/гусек) 22,72/32,2
Вылет, м (стрела/гусек) 21/30
Опорный контур полный, м 5,6/4,94

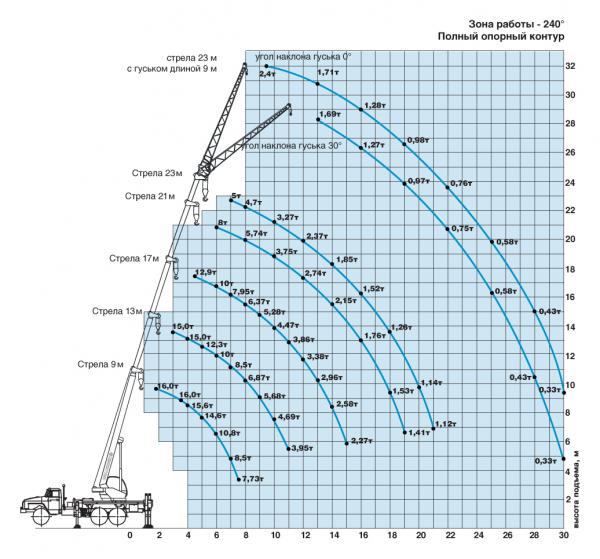

Грузовысотные характеристики автокрана КС-35714-10 Ивановец

На схеме обозначен удлинитель телескопической стрелы в двух положениях, 0 и 30 градусов к оси стрелового оборудования, автокран вывешен на полном опорном контуре.
