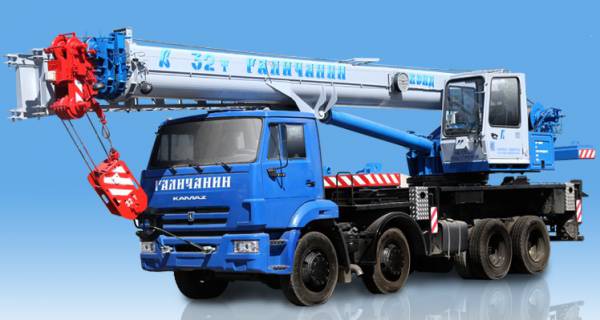

Автокран Галичанин КС-55729-1В 32 тонны: Фото

Гидравлический автокран Галичанин грузоподъемностью 32 тонны модели КС-55729-1В на базе КамАЗ-6540 является универсальным и может быть использован как на погрузочно-разгрузочных работах, а так при монтаже строительных конструкций. Подкрановое шасси КамАЗ-6540 имеет две приводных задних оси с двускатной ошиновкой и две передних управляемых с односкатными шинами. Крановая установка не имеет отдельного двигателя, поэтому привод гидронасоса осуществляется посредством КОМ от двигателя шасси. Имеется один постоянный противовес и один дополнительный, который возится отдельно и монтируется на отведенное место прямо на строительной площадке. Оба груза имеют одинаковую массу, 2400 кг каждый.

Имеется техническая возможность выдвижения сразу всех 4-х секций телескопической овоидной стрелы с грузом на крюковой обойме не более 4350 кг. Возможно совмещение не более двух движений при манипулировании рабочими элементами крана. Грузовая лебедка и механизм поворота верхней рамы имеют в своем составе планетарные редукторы с дисковыми тормозами. Рабочая зона 240 градусов. 9 метровый удлинитель стрелы крепится на оголовке в 2-х положениях, 0 и 30 градусов по отношению к ее оси. В транспортном состоянии гусек развернут и закреплен вдоль собранной стрелы.

Технические характеристики автокран Галичанин КС-55729-1В

В целом, благодаря овоидной стреле , автомобильный кран КС-55729В имеет не плохие характеристики, особенно это касается грузовысотных параметров. Рабочая область 240 градусов значительно сокращает эффективное использование данной модели КС-55729-1В Галичанин, которая в данном случае возможна только при нахождении телескопической стрелы в задней части автокрана.

Базовое шасси КамАЗ-6540 (8х4)
Двигатель (модель/мощность кВт) Cummins 6ISBe4 300 (219)
Грузоподъемность мах./вылет: 32 т/3м
Грузовой момент, т/м 98
Масса, кг 31250 (с удлинителем, плюс два противовеса 4,8т)
Габарит, мм 12000х2500х3950
Высота подъема, м (стрела/гусек) 30,5/40
Вылет, м (стрела/гусек) 27
Опорный контур полный (вдоль/поперек оси крана), мм 4750/5800

Грузовысотные характеристики

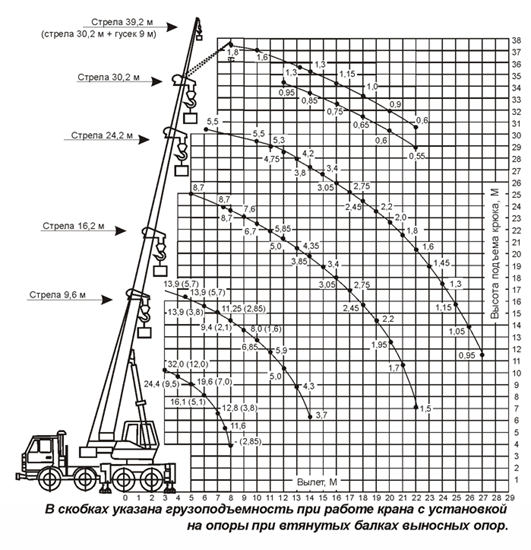

На рисунке грузовысотных характеристик автомобильный кран КС-55729-1В Галичанин изображен с удлинителем в двух положениях, в наличии 2 противовеса массой 2400кг каждый. Именно в такой комплектации возможен подъм груза массой 32 тонны на вылете 3 метра.
