Автокран Галичанин КС-55713-3В 25т: Фото

Автокран КС-55713-3В Галичанин грузоподъемность 25т представляет модификацию с телескопической четырехсекционной стрелой обеспечивающей очень не плохие грузовысотные характеристики. Модернизированная крановая установка автокрана КС-55713-3В базируется на вездеходном шасси УРАЛ-5557 с полным приводом на все колеса, позволяющим эксплуатировать данную технику на не оборудованных подъездными дорогами рабочих площадках.

Каждая из секций стрелы сварена двумя продольными швами из двух полукоробов, согнутых на мощном прессе. Такая конструкция стрелы обладает высокими механическими свойствами на изгиб и кручение, позволяя значительно повысить горизонтальную досягаемость с грузами различной массы на крюке, включая их телескопирование. При этом масса перемещаемого груза не более 6000кг. Для увеличения подстрелового пространства имеется решетчатый гусек длиной 9 метров.

Привод крановых механизмов гидравлический. Грузовая лебедка, планетарный редуктор устройства поворота верхней рамы приводятся в действие аксиально-поршневыми моторами, обеспечивающими плавное выполнение всех операций. Подъем и выдвижение секций стрелы, привод аутригеров, включая опоры производится гидравлическими цилиндрами. Машинист автокрана Галичанин размещается в довольно удобной кабине, имеющей современное кресло, отопитель работающий на солярке, информативную панель приборов с цифровой индикацией текущих параметров крановой работы.

Технические характеристики КС-55713-3В

Автокран КС-55713-3В Галичанин на базе УРАЛ-5557 обладает неоспоримым конкурентным преимуществом в области хороших технических характеристик обеспеченных 4-х секционной стрелой и имеет возможность поднимать 25т на полном опорном контуре.

Базовое шасси УРАЛ-5557 (6х6)
Двигатель (модель/мощность кВт) ЯМЗ-53622-10 (176)
Грузоподъемность мах./вылет: 25 т/3,2м
Грузовой момент, т/м 80
Масса, кг 22050
Габарит, мм 11800х2500х3980
Высота подъема, м (стрела/гусек) 28,3/37,3
Вылет, м (стрела/гусек) 26
Опорный контур полный (вдоль/поперек оси крана), мм 4900/5800

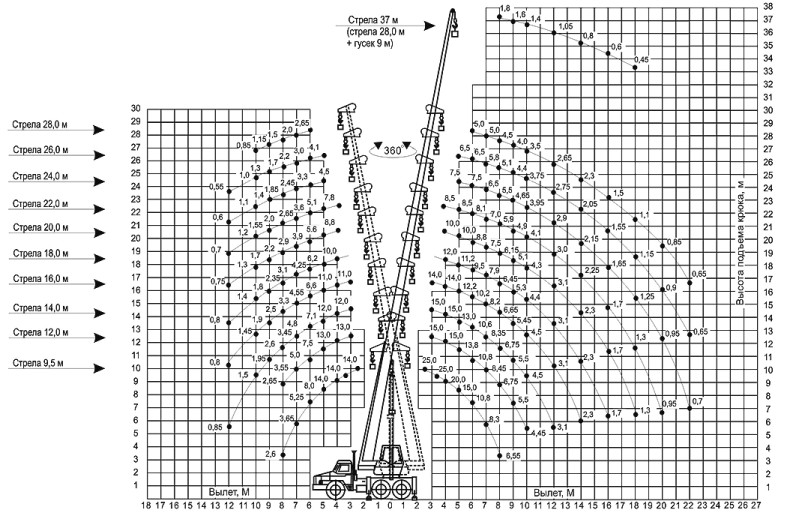

Грузовысотные характеристики КС-55713-3В

Для автокрана Галичанин КС-55713-3В на базе УРАЛ-5557 представлена развернутая схема грузовысотной характеристики для положения стрелы развернутой над кабиной и повернутой назад, что позволяет работать в зоне 360 градусов, являющейся конкурентным преимуществом данной модификации, имея ввиду максимальную грузоподъемность 25т.
