Автокран Галичанин 50 тонн КС-65713-1: Фото

Автокран Галичанин грузоподъемностью 50 тонн КС-65713-1 на базе автошасси КамАЗ-65201 с успехом используется для проведения строительно-монтажных работ на рассредоточенных площадках, включая погрузку-разгрузку. Две оси задней тележки КамАЗ-65201 ведущие, ошиновка двускатная, впереди две оси, шины односкатные управляемые, двигатель импортный Cammins. Максимальная скорость транспортная по шоссе не более 50км/ч.

Конструкция крановой установки имеет пару инновационных решений, связанных с нижней рамой и стреловым оборудованием. Для их производства использована высокопрочная сталь с мелкозернистой структурой типа WELDOX, позволяющей без трещин и лишних деформаций осуществлять гибку заготовок из листа. Телескопическая стрела имеет четыре секции с профилем овоид , который в последнее время всеми краностроителями повторяется как мантра. Именно овоид позволил создать стрелы, которые выдерживают очень большие нагрузки на изгиб и кручение и как следствие прекрасные грузовысотные характеристики на средних и дальних вылетах полностью выдвинутой стрелы.

Однако сама по себе стрела бесполезна, если не обеспечить достаточную устойчивость автомобильному крану. Устойчивость и опорный контур не разделимы. Конструкторам удалось спроектировать оригинальную конструкцию нижней опорной рамы, в которой интегрированы две поперечные задние направляющие с выдвигающимися опорными балками, а в передней части две поворотные опоры также с телескопическими балками. На концах опорных балок закреплены гидроцилиндры для вывешивания крана. Передняя опора складывается в направлении кабины, а задняя втягивается внутрь рамы.

Но к сожалению есть еще пара проблем, на которые следует обратить внимание. Это нагрузка на оси подкранового шасси, которая не должна превышать определенной величины. Для данной модели автокрана КС-65713-1 обеспечение грузоподъемности 50 тон и заявленных грузовысотных характеристик разработчикам пришлось применить два отдельно возимых противовеса, каждый массой 2000 кг. А это означает, что если без дополнительных противовесов кран может свободно ехать по любой дороге общего пользования без ограничений, но если требуется работа с грузами близкими к максимальным, КС-65713-1 автокран 50т должен каждый раз производить монтаж двух противовесов. Правда заводчане утверждают, что для этого не потребуются дополнительные грузоподъемные устройства. Не удобства компенсируются возможностью осуществлять крановые работы в зоне 360градусов.

На автокране КС-65713-1 Галичанин применен телескопический гусек, состоящий из двух секций, который возможно крепить на оголовке под углом 0 или 30 градусов к стреле. Длина удлинителя 9+6=15 метров. Возможно телескопирование груза массой до 6000кг. Допускается устанавливать автомобильный кран на сдвинутые опоры 6730х4630мм.

Технические характеристики автокрана Галичанин КС-65713-1

Базовое шасси КамАЗ-65201 (8х4)
Двигатель (модель/мощность кВт) Cammins ISLe4 400-40 (287)
Грузоподъемность мах./вылет: 50т/3,2м
Грузовой момент, т/м 160
Масса, кг 36500 (без противовесов)
Габарит, мм 13900х2500х3980
Высота подъема, м (стрела/гусек) 34,5/50,4
Вылет, м (стрела/гусек) 32
Опорный контур полный (вдоль/поперек оси крана), мм 7200/7000

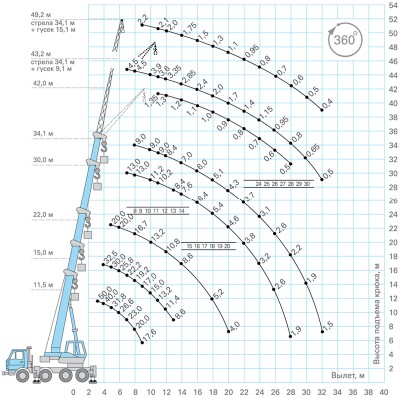

Грузовысотные характеристики

Ниже опубликованы грузовысотные характеристики, автокран КС-65713-1 г/п 50т на полном опорном контуре и удлинителем стрелы в двух положениях.
