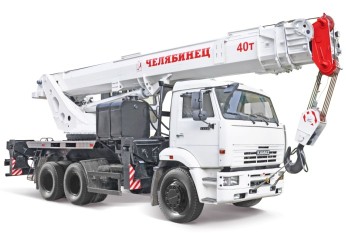

Автокран Челябинец КС-65711 40 тонн: Фото

Автокран Челябинец КС-65711 на шасси КамАЗ, МАЗ грузоподъемностью 40 тонн по своим характеристикам предназначен для эксплуатации на строительстве как жилых, так и производственных зданий, сооружений в городской черте. Габаритная длина 10,7 метра в сочетании с радиусом разворота всего 9,3 м., малый задний свес позволяют данную модель назвать практически городским автомобильным краном, способным свободно передвигаться по улицам мегаполисов и на тесной строительной площадке.

В конструкции крана КС-65711 конструктора применили много инноваций, среди которых стрела с многогранным профилем состоящая их 4-х секций изготовленных из высокопрочной стали S700, малогабаритные редукторы привода лебедки и поворота с индивидуальными гидромоторами, управление исполнительными механизмами при помощи джойстиков вмонтированных в кресло крановщика и др. Для расширения возможностей модели допускается установка на стреле гуська длиной 8 метров, использовать при подъемах сдвинутые опоры, телескопировать на крюке до 6т, устанавливать на поворотной платформе контргруз массой 4000кг.

Однако имеются ограничения в заявленной зоне работы 360 градусов при перемещении грузов над кабиной шасси, что отображено на представленной ниже диаграмме грузовысотных характеристик.

Челябинец КС-65711 технические характеристики

Шасси КамАЗ-6520 (6х4) или МАЗ-6312В3 (6х4)
Масса крана, кг 27030
Транспортный габарит, мм 10700х2500х4000
Макс. грузоподъемность /вылет макс.: 40 тонн / 3,25 м
Грузовой момент , т/м 130
Размер стрелы, м 9,3-27,3
Высота подъема (стрела/гусек), м 27,7/36
Горизонтальная досягаемость, м 3,2-30
Опорный контур, мм 5800х6700

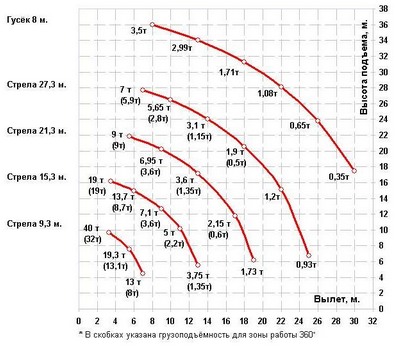

Грузовысотные характеристики

Автокран КС-65711 тестировался на горизонтальной испытательной площадке с использованием стандартных грузов, на торце четвертой секции смонтирован удлинитель стрелы, болванку 40 тонн поднимали стрелой 9,3 метра в положении «стрела назад».
