Виды органов управления краном манипулятором.


Основные органы управления краном манипулятором могут находится на опорной раме КМУ или колонне в виде нескольких рычагов соединенных с золотниками рабочих секций гидрораспределителя. Оператор перемещая рычаги распределителя может выдвигать телескопические секции стрелы или поднимать ее, осуществлять поворот колонны, приводить в действие аутригеры. В ряде случаев используют выносные пульты ДУ, в которых единственным рабочим органом является джойстик, что крайне удобно. В последнем случае КМУ оборудуются электропропорциональной или электропневматической системой управления исполнительными рабочими механизмами манипулятора.

Расположение места оператора на колонне позволяет иметь хороший обзор рабочей зоны и наиболее эффективно управлять движениями стрелы при грузоподъемных операциях, манипулируя механическими рычагами золотникового распределителя. Этот вид управления используется в основном на лесных версиях манипуляторов, ломовозах.

Нахождение рычажного многосекционного гидравлического распределителя с одной или с двух сторон колоны на нижней раме, позволяет оператору с земли (пола) управлять краном манипулятором , постоянно наблюдая за движением груза. Такой вариант самый распространенный и является наиболее удобным инструментом оператора для воздействия на все исполнительные органы крана.

Выносные пульты дистанционного управления на кабеле / радио используют для увеличения обзора рабочей зоны, например при работе с очень длинной стрелой или когда человек не может находится в целях безопасности рядом с КМУ. Их часто применяют спасатели для погрузки опасных веществ, когда погрузка необходима в зоне радиации, при спасательных операциях в зоне землетрясений и т.п.

Фото рабочего места для управления КМУ.

На фотографиях представлены различные варианты применяемых в современных КМУ мест размещения оператора оборудованного надежной и эффективной рычажной или электропропорциональной системой управления.

Управление лесным манипулятором
Фото управление КМУ находится на "колонне" в кабине.

Органы управления с
Фото рычажное управление расположено на раме.
Выносной пульт

Фото пульт ДУ

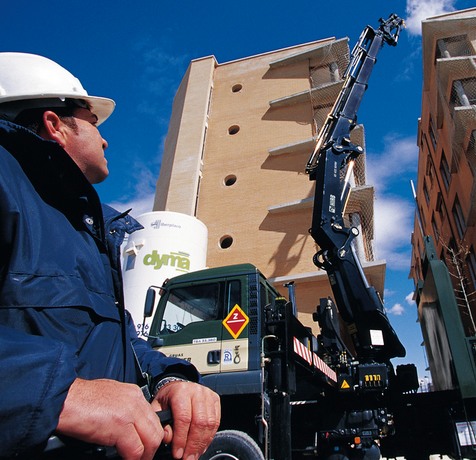

Строительный кран с пультом
Фото кран манипулятор с выносным пунктом управления.
