Конструкция крана манипулятора Z конфигурации.

Манипуляторы Z конфигурации занимают отдельную нишу на рынке спецтехники и предназначены для самых тяжелых грузоподъемных работ с неудобными грузами. При складывании стрелы манипулятора, колонна и два колена образуют фигуру напоминающую букву zed в английском алфавите, что и стало причиной обозначения данной серии кранов. Основное применение находят в лесопромышленном комплексе и все производители устанавливают краны с данной схемой парковки стрелы на лесовозы, форвардеры, хорвесторы для валки деревьев, трелевочные машины собирающие хлысты.

От обычного крана манипулятора типа S, данные грузоподъемные устройства отличает только принцип складывания второго колена, которое при сложении стрелы поднимается вверх и прижимается сверху к внешнему, а не снизу, как у S его собратьев. Это позволяет увеличить прочность основной стрелы на изгиб, потому что нагрузку от поднимаемого груза воспринимает не только гидроцилиндр удерживающий вторую секцию, но и жесткие упоры. Для лесных версий данных установок обычно рабочее место оператора располагают на колонне, а для других исполнений управление производится с земли.

Обычное расположение зет манипулятора поперечное за кабиной или на заднем свесе рамы, а при длинных коленах в транспортном положении стрела может находится над кабиной автомобиля опираясь на специальный упор находящийся на переднем бампере или укладывается прямо в кузов при задней схеме монтажа.

Фото Z манипулятора.

Фотографии крана манипулятора типа zed и установленного на транспортную базу позволяют зрительно оценить его возможности.

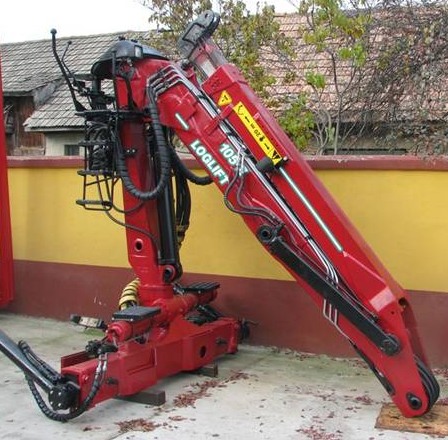

Общий вид манипулятора для леса зет конструкции

Фото установленного на тягач-лесовоз манипулятора с клещевым захватом для бревен.
