Расположение мест управления автогидроподъемником.

Управление автогидроподъемником может осуществляться одновременно с нескольких рабочих мест находящихся в зоне наибольшей доступности обслуживающего персонала, для обеспечения максимальной безопасности людей находящихся в люльке на большой высоте. Основное место управления исполнительными механизмами расположено на поворотной платформе подъемника, оборудованное рычагами соединенными с золотниками гидрораспределителя или джойстиком для электропропорциональной системы.

Следует уточнить, что обычно ставится два гидрораспределителя, один четырехсекционный на нижней раме управляет четырьмя опорами аутригеров и второй на поворотной платформе для подъема стрелы, выдвижения секций первого (второго) телескопа, перемещения гуська люльки, поворота корзины вокруг своей оси. Таким образом оператор должен иметь большой опыт работы с подобными устройствами, особенно на автовышках для обслуживания мостов, где и встречается весь этот набор управляющих команд.

На автогидроподъемниках все команды дублируются на пульте находящимся в люльке, что позволяет управлять подъемником на большой высоте прямо из корзины, но в тоже время оператор на земле имеет возможность всегда вмешаться в процесс управления. Там же размещены красные кнопки аварийного останова для аварийных ситуаций.

Для автогидроподъемников с большой высотой подъема и большим вылетом стрелы предусматривается выносной пульт дистанционного радиоуправления. Он позволяет со стороны, когда оператор в люльке не может контролировать ситуацию, руководить процессом перемещения люльки и избежать не желательных последствий. Такие моменты могут быть при обслуживании эстакад, мостов или ограниченной видимости из корзины из за сложного рельефа фасада здания.

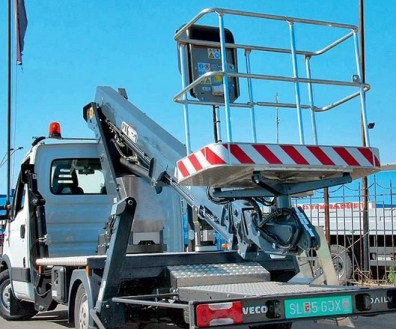

Фото мест размещения пультов управления на автогидроподъемнике.

Во время управления автовышкой оператор может находится на земле или размещаться в кресле на поворотной платформе в зависимости от класса автогидроподъемника и его конструкции.


Фото пульт управления выдвижением цилиндров опор


Фото пульта дублера размещенного в люльке автовышки


Фото основного рабочего места для оператора на автогидроподъемнике
