Назначение

Рамные леса приставные используются для ведения строительных и ремонтных работ на фасадах зданий и внутри помещений при отделке потолков, стен.

Фото леса рамные




























Фотография отображает базовую ячейку лесов рамной конструкции c настилом уложенным на съемные ригели.

Леса - характеристики

Обзор содержит информацию о моделях лесов изготавливаемых по техническим условиям ГОСТ 27321-87 ведущими производителями с основными характеристиками. Такая форма подачи материала позволяет быстро выбрать и купить рамные леса обратившись непосредственно к изготовителю, адресные данные которого размещены на вкладке «Заводы».

Торговая марка/ Модель
Мах. высота подъема, м
Нагрузка, кг/кв.м.
Высота яруса, м
Конструктивные
особенности рамных строительных лесов
БАЛАТОН / ЛСПР-200 40
200
2

Леса рамные БАЛАТОН

Производитель: группа БАЛАТОН, Россия , Йошкар-Ола
Шаг рам 3м. Габаритная ширина 0,95м. Максимальная рабочая высота лесов, м 40. Диаметр трубы для рам 42мм. Вес рамных лесов ЛСПР-200 формата (длина/высота) 51х20м. составляет около 4000кг. включая 34 щита настила, без ригелей. В данный комплект входят ограждения для двух ярусов. Характеристики лесов по весу и цене других комплектаций уточняются у производителя.
ЗеМЗ / ЛРСП-40
20
200
2

Леса рамные ЗеМС

Производитель: Земетчинский механический завод ОАО (ЗеМЗ), Россия
Расстояние между рамами, м-2. Величина прохода, м-1. Конструкция строительных лесов допускает одновременно устраивать не более двух помостов с укладкой на них настила. Стоимость комплекта для базовой ячейки лесов 3000руб.

Описание

Ни один вид работ связанных со строительством, ремонтом или отделкой зданий не обходится без применения различного строительного оборудования, в число которого входят леса рамной конструкции. Данное быстро монтируемое оборудование отличается от аналогов меньшей массой, возможностью использования как на улице, так и внутри помещений, меньшим временем необходимым для монтажа/демонтажа и более низкой ценой.

Основным элементом конструкции является рама, заменившая стойки в обычных лесах. Она где то напоминает спинку обычной металлической кровати с панцирной сеткой, которую сейчас практически не встретишь в продаже. Те же две вертикальные несущие стойки связанные двумя поперечными трубами с усиливающими косынками. В комплект входят рамы проходные и с лестницей, из которых по принципу «труба в трубу» можно наращивать довольно высокие конструкции. На внутренней части стоек рам имеются узлы крепления флажкового типа.
































Фото флажкового захвата

В конструкции предусмотрены горизонтальные и диагональные связи с отверстиями на концах, с помощью которых и формируются отдельные соты будущих лесов. Помосты в нужном месте можно создать при помощи ригелей, которые устанавливаются на поперечные связи рам. Поперечная жесткость лесов обеспечивается рамами, а продольную создают по две диагональных связи на каждую ячейку. Такое решение позволило использовать в качестве материала стальные трубы из конструкционной стали Ст3пс, Ст5пс меньшего диаметра в первую очередь для продольных и поперечных связей. Именно облегченные рамные леса широко применяют при внутренней отделке стен и потолков на промышленных объектах.

Расчет

Каждый производитель лесов руководствуясь указаниями ГОСТ 27321-87 создает свой комплект документации, где производится расчет всех составляющих деталей на прочность, устойчивость, включая серию необходимых испытаний оформляемых соответствующими актами, подтверждающими безопасность эксплуатации данных изделий. Для рамных лесов максимальная нагрузка в стандартном исполнении не должна превышать 200кг/кв.м., однако при замене обычного ригеля на усиленный нагрузку можно увеличить до 500кг/кв.м. для ведения кирпичной кладки.

Все производители предлагают комплекты  из которых можно собрать рамные леса определенной длины и высоты, цена на которые обозначена в прайс-листе. Однако очень часто требуются форматы отличающиеся от стандартных. В это случае необходимо произвести поэлементный расчет заказа для формирования окончательной цены. Для этого необходимо учесть общую площадь фасада на котором будут проводится работы с указанием наибольшей высоты и длины, уточнить количество рабочих ярусов для подсчета элементов помостов, настилов, ограждений, определится с типом ригелей, выбрать нужное количество рам с лестницами и проходных. Только после полного прояснения вопросов которые будут решаться с помощью выбираемого комплекта лесов и уточнения всех составляющих деталей можно рассчитать полный состав покупаемого оборудования.

Монтаж

Монтаж рамных лесов производит бригада специалистов под руководством матера, отвечающего за правильность сборки согласно технического паспорта и технику безопасности. На предварительно выровненное основание на подкладки ставят опорные башмаки в формате 3000х950мм вдоль стены здания.





























Рисунок первого шага, возведения лесов

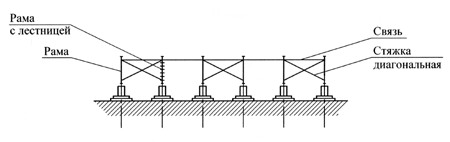

Выставленные рамы крепятся горизонтальными связями и диагональными стяжками с помощью флажковых замков. Рамы с лестницами необходимо сразу устанавливать в тех пролетах, где планируется подъем людей на высоту.























Рисунок второго шага, крепления рам

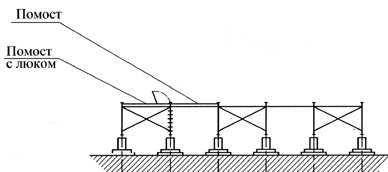

На данном этапе монтажники устанавливают помосты с помощью ригелей и укладывают на них деревянные настилы, не забывая в местах рам с лестницами применять щит с люком.


























Рисунок третьего шага, монтажа помостов

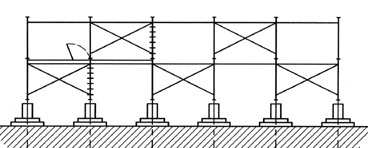

Используя сооруженный настил наращиваются ряды стоек соответствующими рамами по методу «труба в трубу» с их одновременным креплением стяжками и связями.





















Рисунок формирования второго яруса лесов

Далее сборка продолжается согласно описанной технологии до достижения расчетной высоты. Периодически производится крепеж возводимой конструкции к стене здания с помощью анкеров и специальных крючков привязываемых хомутами к стойкам рам.

Установка настила

У рамных лесов помосты монтируют с помощью легко съемных ригелей, которые своими крючками цепляются за поперечные балки рам. На них свободно укладывают штатные деревянные настилы по которым в последствии передвигаются рабочие, укладывается строительный материал, инструмент.






















Фото щитов настила






















Фото установленных ригелей





















Фото концевого элемента ригеля

Стоимость

Цена на строительные леса рамной конструкции зависит от их площади являющейся проекцией всей конструкции на стену здания. Так для площади 36кв.м. (длина/высота 6х6м) цена составит около 8000 рублей. Дополнительно доплата за один ярус ограждений/ригелей составит около 800/1900руб. Комплект длиной 39м и высотой 40м может иметь цену около 260000руб. Плюс ограждения / ригели для одного пролета 3700/12000руб. Как мы уже обсуждали выше это стоимость стандартного набора элементов. Стоимость с другим вариантом деталей будет естественно отличатся от базовой и она определяется в результате составления окончательной калькуляции.

Производители

Земетчинский механический завод ОАО
Завод металлоконструкций "БАЛАТОН" групп ОАО, Йошкар-Ола

Адресные данные производителей лесов размещены в разделе "Заводы" нашего каталога.
